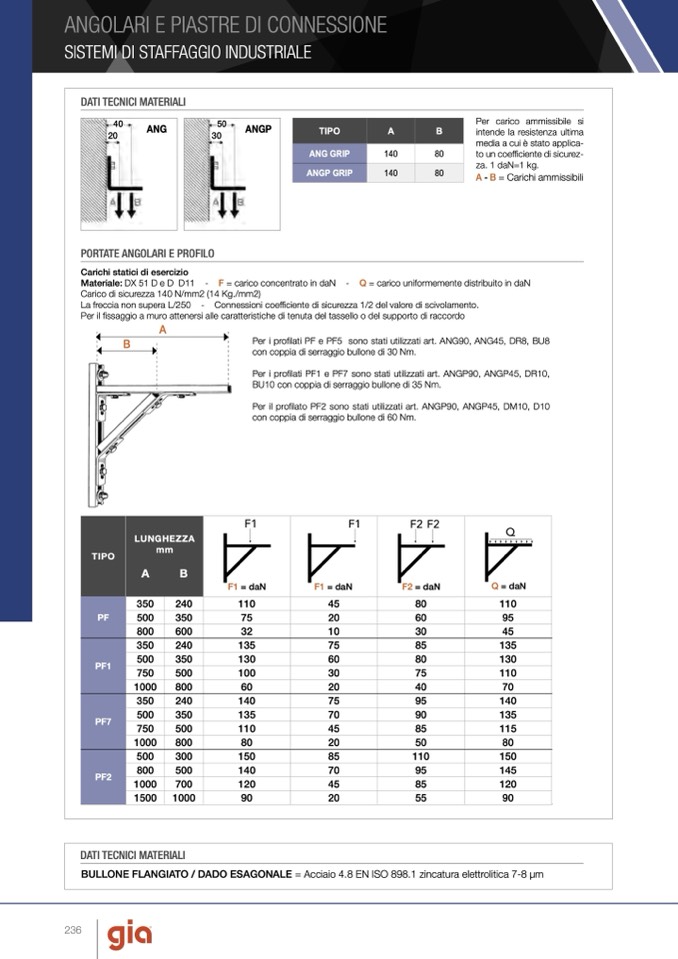

ANGOLARI E PIASTRE DI CONNESSIONE
SISTEMI DI STAFFAGGIO INDUSTRIALE
DATI TECNICI MATERIALI
PORTATE ANGOLARI E PROFILO
140
80
Per carico ammissibile si
intende la resistenza ultima
media a cui è stato applica-
to un coefficiente di sicurez-
za. 1 daN=1 kg.
A - B = Carichi ammissibili
40
20
ANG
50
30
ANGP
TIPO
A
B
ANG GRIP
ANGP GRIP
140
80
Carichi statici di esercizio
Materiale: DX 51 D e D D11 - F = carico concentrato in daN - Q = carico uniformemente distribuito in daN
Carico di sicurezza 140 N/mm2 (14 Kg./mm2)
La freccia non supera L/250 - Connessioni coefficiente di sicurezza 1/2 del valore di scivolamento.
Per il fissaggio a muro attenersi alle caratteristiche di tenuta del tassello o del supporto di raccordo
A
Per i profilati PF e PF5 sono stati utilizzati art. ANG90, ANG45, DR8, BU8
con coppia di serraggio bullone di 30 Nm.
Per i profilati PF1 e PF7 sono stati utilizzati art. ANGP90, ANGP45, DR10,
BU10 con coppia di serraggio bullone di 35 Nm.
Per il profilato PF2 sono stati utilizzati art. ANGP90, ANGP45, DM10, D10
con coppia di serraggio bullone di 60 Nm.
B
TIPO
LUNGHEZZA
mm
A
B
F1 = daN
F1 = daN
F2 = daN
Q = daN
350
240
110
45
80
110
PF
500
350
800
600
75
32
20
10
60
95
45
350
135
75
30
240
85
135
PF1
500
350
130
60
80
130
750
500
100
30
75
110
PF7
1000
800
60
20
40
90
70
350
240
140
75
95
140
500
350
135
70
135
750
1000
500
110
80
45
20
85
115
800
500
300
150
85
50
110
80
PF2
800
500
140
70
95
150
145
1000
700
120
45
85
120
1500
1000
90
20
55
90
DATI TECNICI MATERIALI
BULLONE FLANGIATO / DADO ESAGONALE = Acciaio 4.8 EN ISO 898.1 zincatura elettrolitica 7-8 μm
