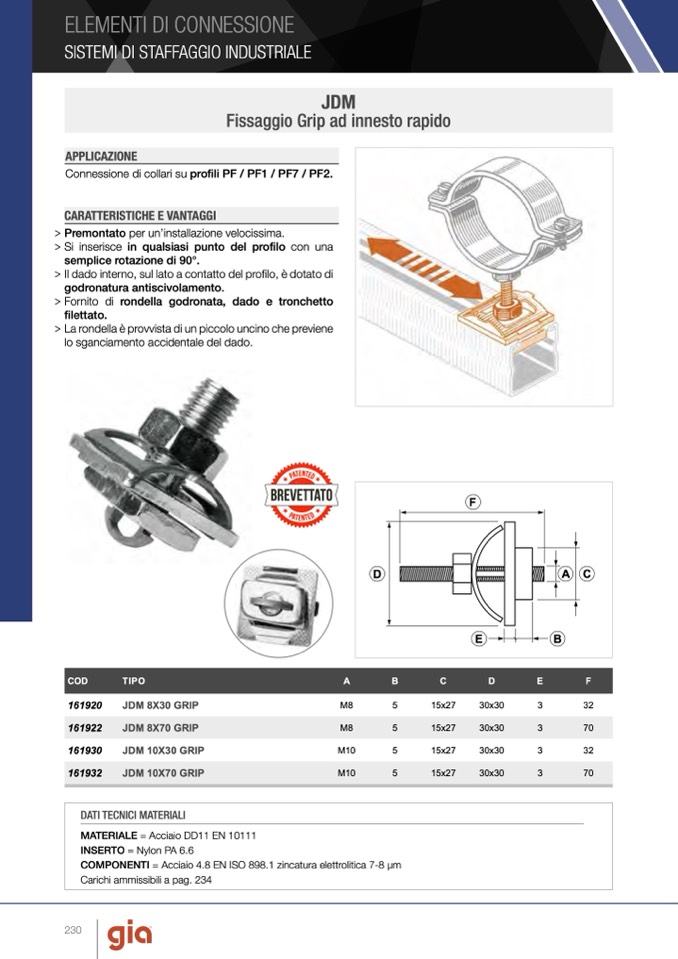

ELEMENTI DI CONNESSIONE

SISTEMI DI STAFFAGGIO INDUSTRIALE

JDM

Fissaggio Grip ad innesto rapido

APPLICAZIONE

CARATTERISTICHE E VANTAGGI

t

n

t

p

a

e

d

F

D

C

E

B

A

e

d

p

a

t

t

COD

TIPO

A

B

C

D

E

F

Connessione di collari su profili PF / PF1 / PF7 / PF2.

> Premontato per un’installazione velocissima.

> Si inserisce in qualsiasi punto del profilo con una

semplice rotazione di 90°.

> Il dado interno, sul lato a contatto del profilo, è dotato di

godronatura antiscivolamento.

> Fornito di rondella godronata, dado e tronchetto

filettato.

> La rondella è provvista di un piccolo uncino che previene

lo sganciamento accidentale del dado.

161920

JDM 8X30 GRIP

M8

5

15x27

30x30

3

32

e

n

BREVETTATO

e

161922

JDM 8X70 GRIP

M8

5

15x27

30x30

3

70

161930

JDM 10X30 GRIP

M10

5

15x27

30x30

3

32

161932

JDM 10X70 GRIP

M10

5

15x27

30x30

3

70

DATI TECNICI MATERIALI

MATERIALE = Acciaio DD11 EN 10111

INSERTO = Nylon PA 6.6

COMPONENTI = Acciaio 4.8 EN ISO 898.1 zincatura elettrolitica 7-8 μm

Carichi ammissibili a pag. 234
