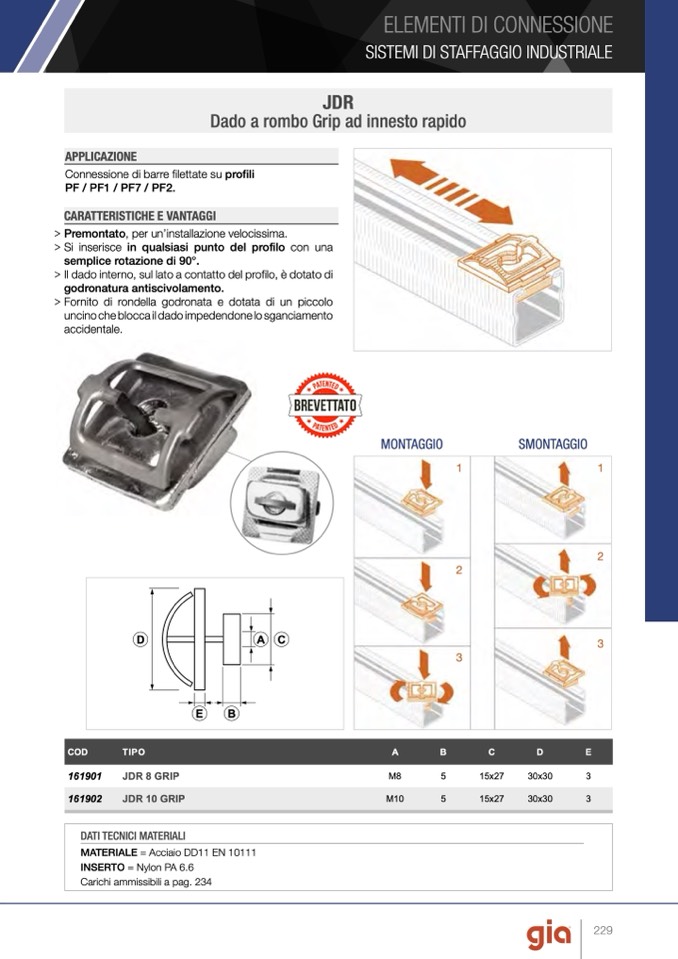

JDR

Dado a rombo Grip ad innesto rapido

APPLICAZIONE

CARATTERISTICHE E VANTAGGI

t

n

t

p

a

e

d

e

d

p

a

t

t

1

1

2

3

2

3

D

C

E

B

A

COD

TIPO

A

B

C

D

E

Connessione di barre filettate su profili

PF / PF1 / PF7 / PF2.

> Premontato, per un’installazione velocissima.

> Si inserisce in qualsiasi punto del profilo con una

semplice rotazione di 90°.

> Il dado interno, sul lato a contatto del profilo, è dotato di

godronatura antiscivolamento.

> Fornito di rondella godronata e dotata di un piccolo

uncino che blocca il dado impedendone lo sganciamento

accidentale.

161901

JDR 8 GRIP

M8

5

15x27

30x30

3

e

n

BREVETTATO

e

MONTAGGIO

SMONTAGGIO

161902

JDR 10 GRIP

M10

5

15x27

30x30

3

DATI TECNICI MATERIALI

MATERIALE = Acciaio DD11 EN 10111

INSERTO = Nylon PA 6.6

Carichi ammissibili a pag. 234

ELEMENTI DI CONNESSIONE

SISTEMI DI STAFFAGGIO INDUSTRIALE

229
