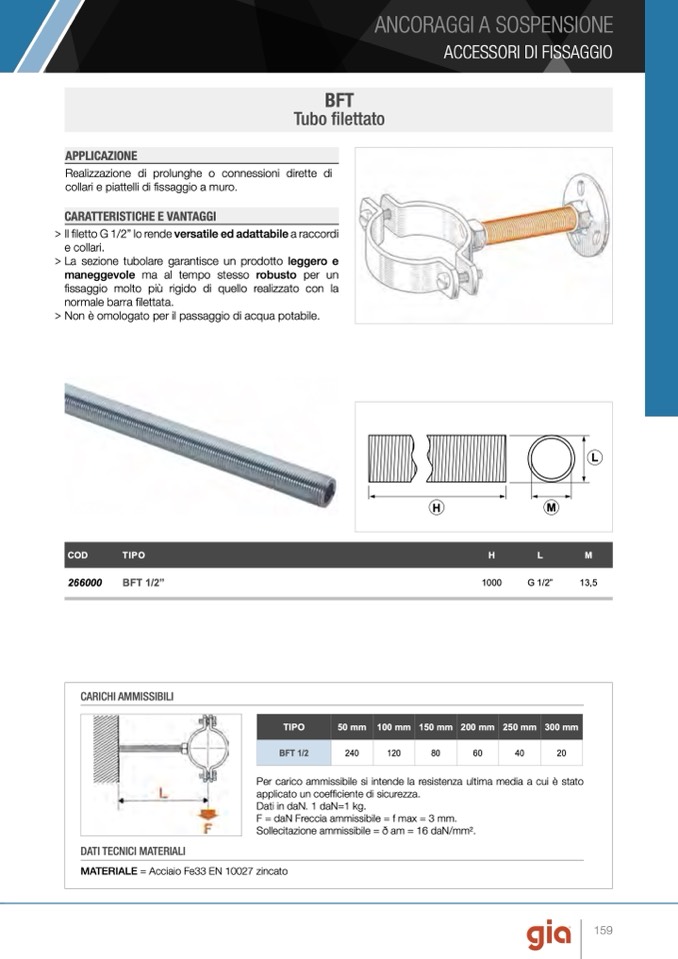

BFT
Tubo filettato
APPLICAZIONE
Realizzazione di prolunghe o connessioni dirette di
collari e piattelli di fissaggio a muro.
CARATTERISTICHE E VANTAGGI
> Il filetto G 1/2” lo rende versatile ed adattabile a raccordi
e collari.
> La sezione tubolare garantisce un prodotto leggero e
maneggevole ma al tempo stesso robusto per un
fissaggio molto più rigido di quello realizzato con la
normale barra filettata.
> Non è omologato per il passaggio di acqua potabile.
266000
BFT 1/2”
1000
G 1/2”
13,5
L
H
M
COD
TIPO
H
L
M
CARICHI AMMISSIBILI
DATI TECNICI MATERIALI
240
120
80
60
40
20
Per carico ammissibile si intende la resistenza ultima media a cui è stato
applicato un coefficiente di sicurezza.
Dati in daN. 1 daN=1 kg.
F = daN Freccia ammissibile = f max = 3 mm.
Sollecitazione ammissibile = ð am = 16 daN/mm2.
TIPO
50 mm
100 mm
150 mm
200 mm
250 mm
300 mm
BFT 1/2
MATERIALE = Acciaio Fe33 EN 10027 zincato
ANCORAGGI A SOSPENSIONE
ACCESSORI DI FISSAGGIO
159
