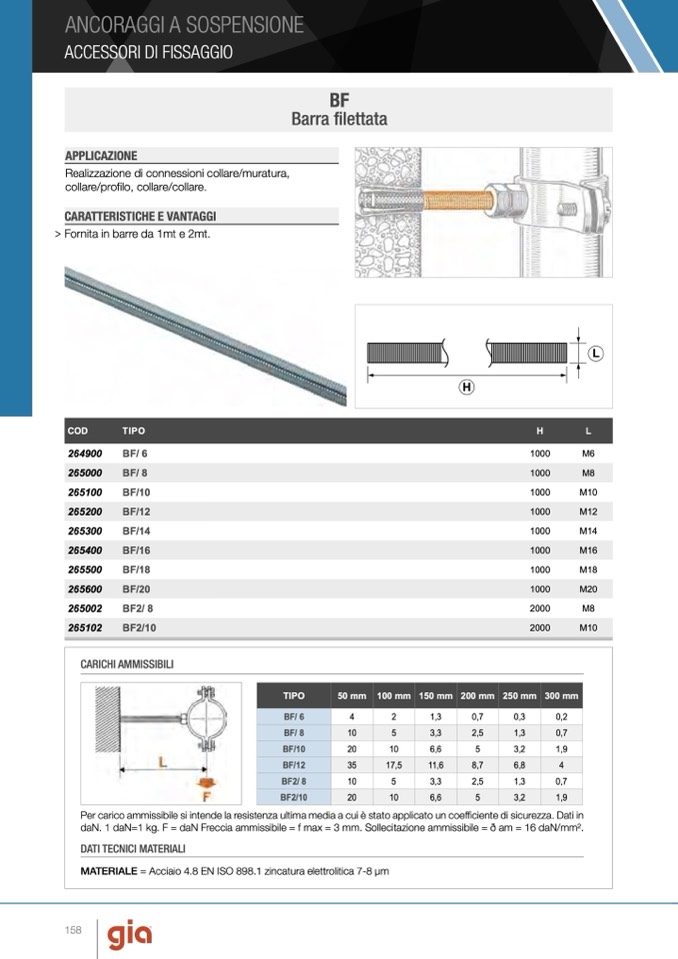

ANCORAGGI A SOSPENSIONE

ACCESSORI DI FISSAGGIO

BF

Barra filettata

APPLICAZIONE

Realizzazione di connessioni collare/muratura,

collare/profilo, collare/collare.

CARATTERISTICHE E VANTAGGI

> Fornita in barre da 1mt e 2mt.

L

H

COD

TIPO

H

L

264900

BF/ 6

1000

M6

265000

BF/ 8

1000

M8

265100

BF/10

1000

M10

265200

BF/12

1000

M12

265300

BF/14

1000

M14

265400

BF/16

1000

M16

265500

BF/18

1000

M18

265600

BF/20

1000

M20

265002

BF2/ 8

2000

M8

265102

BF2/10

2000

M10

CARICHI AMMISSIBILI

TIPO

50 mm

100 mm

150 mm

200 mm

5

250 mm

300 mm

BF/ 6

BF/ 8

10

5

3,3

2,5

1,3

0,7

BF/10

20

10

6,6

3,2

1,9

BF/12

35

17,5

11,6

8,7

6,8

4

BF2/ 8

10

5

3,3

2,5

1,3

0,7

BF2/10

20

10

6,6

5

3,2

1,9

Per carico ammissibile si intende la resistenza ultima media a cui è stato applicato un coefficiente di sicurezza. Dati in

daN. 1 daN=1 kg. F = daN Freccia ammissibile = f max = 3 mm. Sollecitazione ammissibile = ð am = 16 daN/mm2.

DATI TECNICI MATERIALI

MATERIALE = Acciaio 4.8 EN ISO 898.1 zincatura elettrolitica 7-8 μm

4

2

1,3

0,7

0,3

0,2

158
