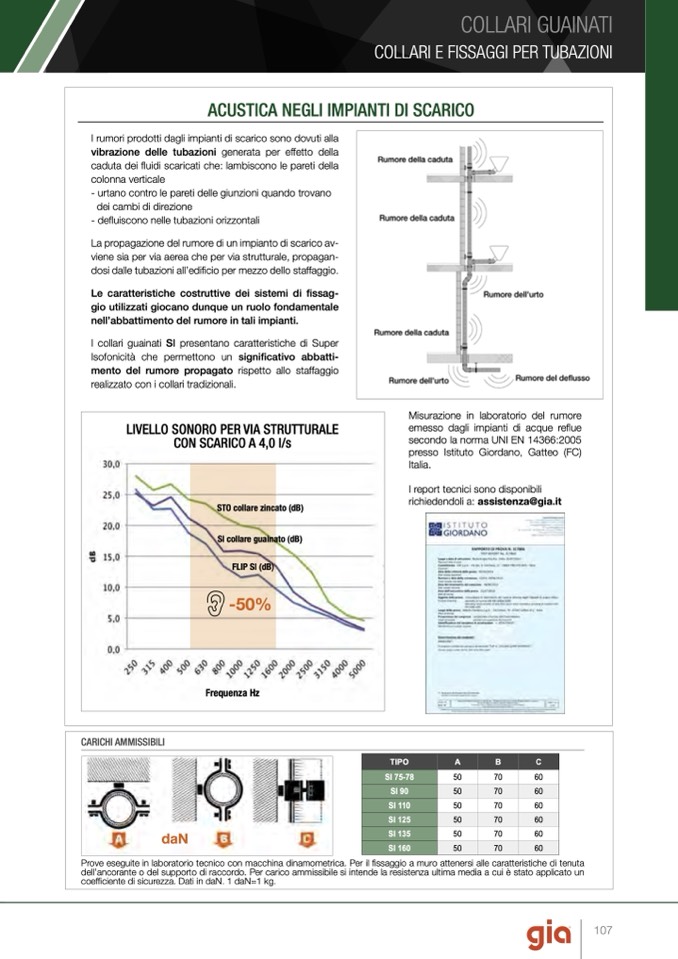

ACUSTICA NEGLI IMPIANTI DI SCARICO
I rumori prodotti dagli impianti di scarico sono dovuti alla
vibrazione delle tubazioni generata per effetto della
caduta dei fluidi scaricati che: lambiscono le pareti della
colonna verticale
- urtano contro le pareti delle giunzioni quando trovano
dei cambi di direzione
- defluiscono nelle tubazioni orizzontali
La propagazione del rumore di un impianto di scarico av-
viene sia per via aerea che per via strutturale, propagan-
dosi dalle tubazioni all’edificio per mezzo dello staffaggio.
Le caratteristiche costruttive dei sistemi di fissag-
gio utilizzati giocano dunque un ruolo fondamentale
nell’abbattimento del rumore in tali impianti.
I collari guainati SI presentano caratteristiche di Super
Isofonicità che permettono un significativo abbatti-
mento del rumore propagato rispetto allo staffaggio
realizzato con i collari tradizionali.
Misurazione in laboratorio del rumore
emesso dagli impianti di acque reflue
secondo la norma UNI EN 14366:2005
presso Istituto Giordano, Gatteo (FC)
Italia.
I report tecnici sono disponibili
richiedendoli a: assistenza@gia.it
LIVELLO SONORO PER VIA STRUTTURALE
CON SCARICO A 4,0 l/s
STO collare zincato (dB)
SI collare guainato (dB)
FLIP SI (dB)
-50%
Frequenza Hz
CARICHI AMMISSIBILI
A
B
C
daN
Prove eseguite in laboratorio tecnico con macchina dinamometrica. Per il fissaggio a muro attenersi alle caratteristiche di tenuta
dell’ancorante o del supporto di raccordo. Per carico ammissibile si intende la resistenza ultima media a cui è stato applicato un
coefficiente di sicurezza. Dati in daN. 1 daN=1 kg.
TIPO
SI 75-78
SI 110
50
70
60
SI 90
50
50
70
70
60
60
SI 125
50
70
60
SI 135
50
70
60
SI 160
50
70
60
COLLARI GUAINATI
