COLLARI GUAINATI

COLLARI E FISSAGGI PER TUBAZIONI

SI

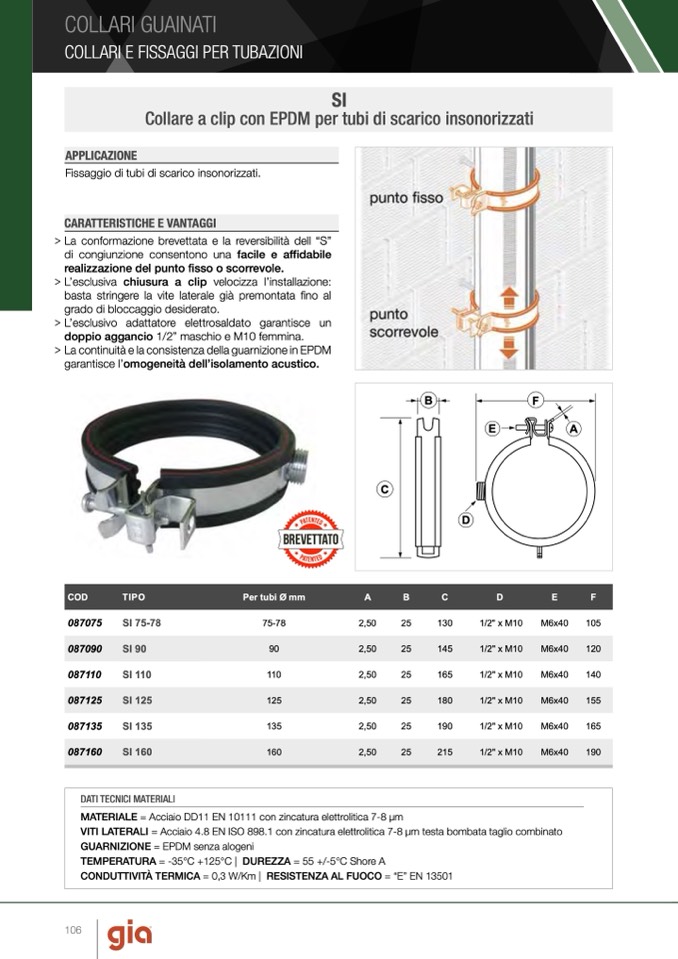

Collare a clip con EPDM per tubi di scarico insonorizzati

APPLICAZIONE

CARATTERISTICHE E VANTAGGI

B

F

E

A

C

D

t

n

t

p

a

e

d

e

d

p

a

t

t

COD

TIPO

Per tubi Ø mm

A

B

C

D

E

F

Fissaggio di tubi di scarico insonorizzati.

> La conformazione brevettata e la reversibilità dell “S”

di congiunzione consentono una facile e affidabile

realizzazione del punto fisso o scorrevole.

> L’esclusiva chiusura a clip velocizza l’installazione:

basta stringere la vite laterale già premontata fino al

grado di bloccaggio desiderato.

>L’esclusivo adattatore elettrosaldato garantisce un

doppio aggancio 1/2” maschio e M10 femmina.

> La continuità e la consistenza della guarnizione in EPDM

garantisce l’omogeneità dell’isolamento acustico.

e

n

BREVETTATO

e

087075

SI 75-78

75-78

2,50

25

130

1/2" x M10

M6x40

105

087090

SI 90

90

2,50

25

145

1/2" x M10

M6x40

120

087110

SI 110

110

2,50

25

165

1/2" x M10

M6x40

140

087125

SI 125

125

2,50

25

180

1/2" x M10

M6x40

155

087135

SI 135

135

2,50

25

190

1/2" x M10

M6x40

165

087160

SI 160

160

2,50

25

215

1/2" x M10

M6x40

190

DATI TECNICI MATERIALI

MATERIALE = Acciaio DD11 EN 10111 con zincatura elettrolitica 7-8 μm

VITI LATERALI = Acciaio 4.8 EN ISO 898.1 con zincatura elettrolitica 7-8 μm testa bombata taglio combinato

GUARNIZIONE = EPDM senza alogeni

TEMPERATURA = -35°C +125°C | DUREZZA = 55 +/-5°C Shore A

CONDUTTIVITÀ TERMICA = 0,3 W/Km | RESISTENZA AL FUOCO = “E” EN 13501

106
