portata e l’80 % di potenza al 50 % di portata, tendenzialmente con una
forma opposta rispetto alla caratteristica di una valvola EQM. Questo
è anche il motivo per cui, nello scegliere una valvola di controllo, una
caratteristica EQM è di solito preferibile, in quanto può contrastare la
non linearità del terminale.

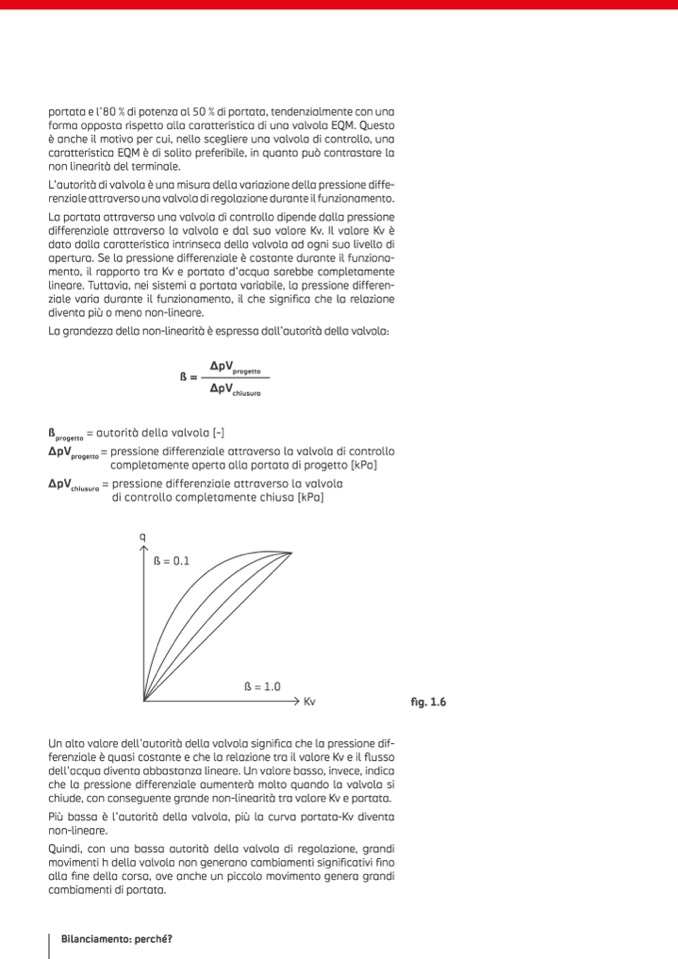

L’autorità di valvola è una misura della variazione della pressione diffe-
renziale attraverso una valvola di regolazione durante il funzionamento.
La portata attraverso una valvola di controllo dipende dalla pressione
differenziale attraverso la valvola e dal suo valore Kv. Il valore Kv è
dato dalla caratteristica intrinseca della valvola ad ogni suo livello di
apertura. Se la pressione differenziale è costante durante il funziona-
mento, il rapporto tra Kv e portata d’acqua sarebbe completamente
lineare. Tuttavia, nei sistemi a portata variabile, la pressione differen-
ziale varia durante il funzionamento, il che significa che la relazione
diventa più o meno non-lineare.
La grandezza della non-linearità è espressa dall’autorità della valvola:
ΔpV
progetto
= pressione differenziale attraverso la valvola di controllo
completamente aperta alla portata di progetto [kPa]
ΔpV
chiusura
= pressione differenziale attraverso la valvola
di controllo completamente chiusa [kPa]
q
ß = 0.1
ß = 1.0
Kv
fig. 1.6
Un alto valore dell’autorità della valvola significa che la pressione dif-
ferenziale è quasi costante e che la relazione tra il valore Kv e il flusso
dell’acqua diventa abbastanza lineare. Un valore basso, invece, indica
che la pressione differenziale aumenterà molto quando la valvola si
chiude, con conseguente grande non-linearità tra valore Kv e portata.
Più bassa è l’autorità della valvola, più la curva portata-Kv diventa
non-lineare.
Quindi, con una bassa autorità della valvola di regolazione, grandi
movimenti h della valvola non generano cambiamenti significativi fino
alla fine della corsa, ove anche un piccolo movimento genera grandi
cambiamenti di portata.
ΔpV
progetto
ΔpV
chiusura
ß=
ß
progetto
= autorità della valvola [-]
