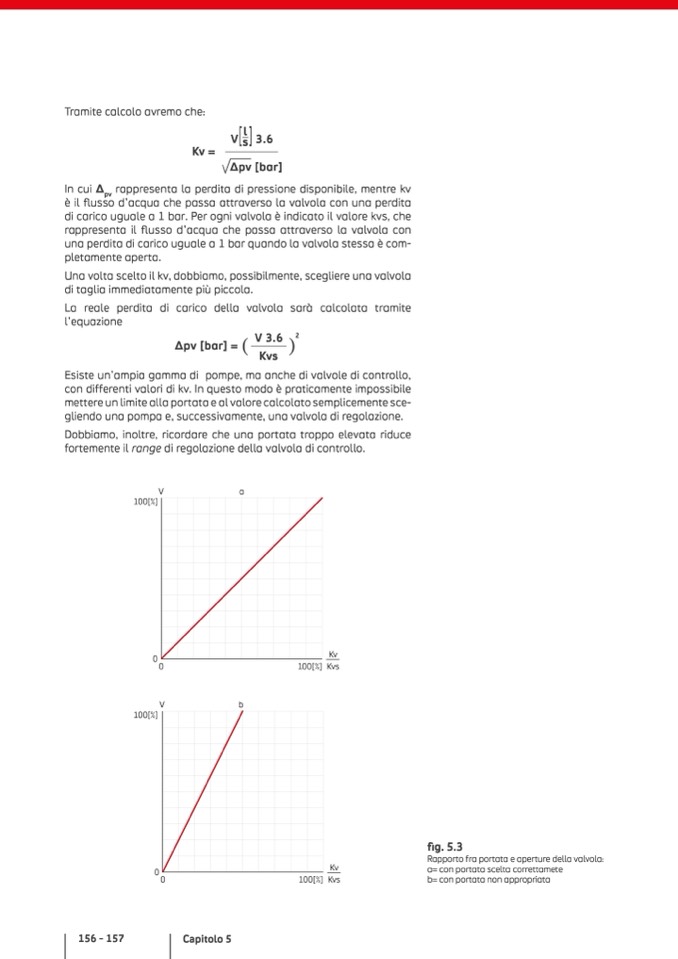

Tramite calcolo avremo che:
V
[
_
s
l
] 3 . 6
Kv =
Δpv [bar]
In cui Δ
pv
rappresenta la perdita di pressione disponibile, mentre kv
è il flusso d’acqua che passa attraverso la valvola con una perdita
di carico uguale a 1 bar. Per ogni valvola è indicato il valore kvs, che
rappresenta il
flusso d’acqua che passa attraverso la valvola con
una perdita di carico uguale a 1 bar quando la valvola stessa
è com-
pletamente aperta.
Una volta scelto il kv, dobbiamo, possibilmente, scegliere una valvola
di taglia immediatamente più piccola.
La reale perdita di carico della valvola sarà calcolata tramite
l’equazione
Δpv[bar]=
(
V3.6
2
(
Kvs
Esiste un’ampia gamma di pompe, ma anche di valvole di controllo,
con differenti valori di kv. In questo modo è praticamente impossibile
mettere un limite alla portata e al valore calcolato semplicemente sce-
gliendo una pompa e, successivamente, una valvola di regolazione.
Dobbiamo, inoltre, ricordare che una portata troppo elevata riduce
fortemente il range di regolazione della valvola di controllo.
V
a
100[%]
0
Kv
0
V
b
100[%]
100[%] Kvs
0
0
Kv
100[%] Kvs
fig. 5.3
Rapporto fra portata e aperture della valvola:
a= con portata scelta correttamete
b=conportatanonappropriata
