R5TG

R16TG

A

R401TG

R460

R16TG

B

R438

C

R440N

D

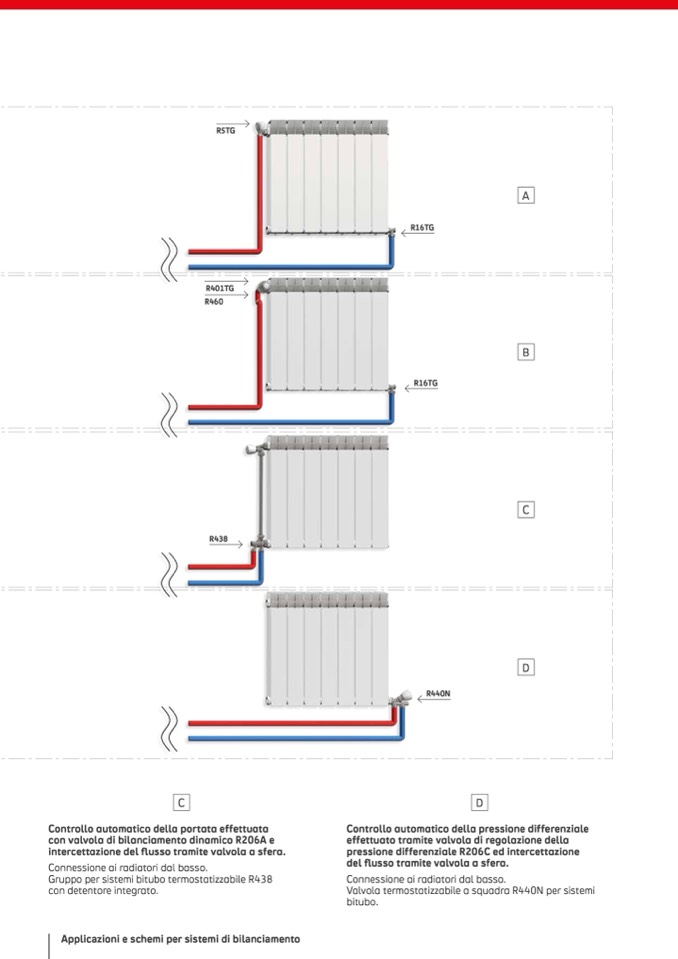

Controllo automatico della portata effettuata

con valvola di bilanciamento dinamico R206A e

intercettazione del flusso tramite valvola a sfera.

Connessione ai radiatori dal basso.

Gruppo per sistemi bitubo termostatizzabile R438

con detentore integrato.

Controllo automatico della pressione differenziale

effettuato tramite valvola di regolazione della

pressione differenziale R206C ed intercettazione

del flusso tramite valvola a sfera.

Connessione ai radiatori dal basso.

Valvola termostatizzabile a squadra R440N per sistemi

bitubo.

C

D

Applicazioni e schemi per sistemi di bilanciamento
