SISTEMA DI RISCALDAMENTO A DISTRIBUZIONE ORIZZONTALE

DISTRIBUZIONE ORIZZONTALE DI UN SISTEMA DI RISCALDAMENTO BITUBO

R206B

T1

R206C

R910S

T1

T2

R250DS T1

R16TG

R5TG

T2

R401TG

R460

R16TG

R206B

R438

R206A

T2

R440N

R910S T1

T2

R206C

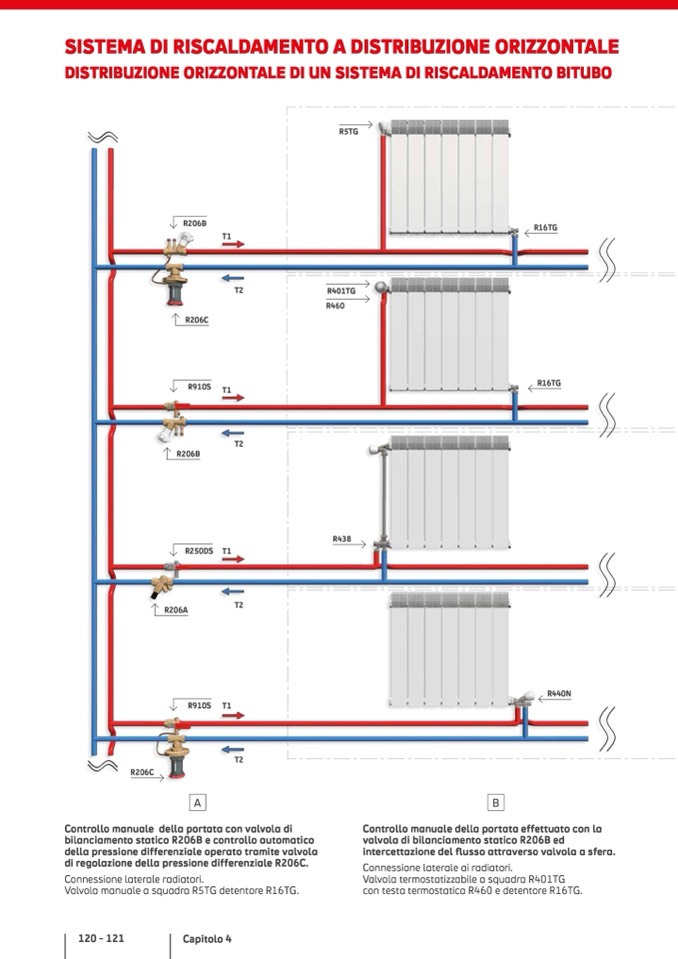

Controllo manuale della portata con valvola di

bilanciamento statico R206B e controllo automatico

della pressione differenziale operato tramite valvola

di regolazione della pressione differenziale R206C.

Connessione laterale radiatori.

Valvola manuale a squadra R5TG detentore R16TG.

Controllo manuale della portata effettuato con la

valvola di bilanciamento statico R206B ed

intercettazione del flusso attraverso valvola a sfera.

Connessione laterale ai radiatori.

Valvola termostatizzabile a squadra R401TG

con testa termostatica R460 e detentore R16TG.
