Concezione costruttiva

Materiali

4

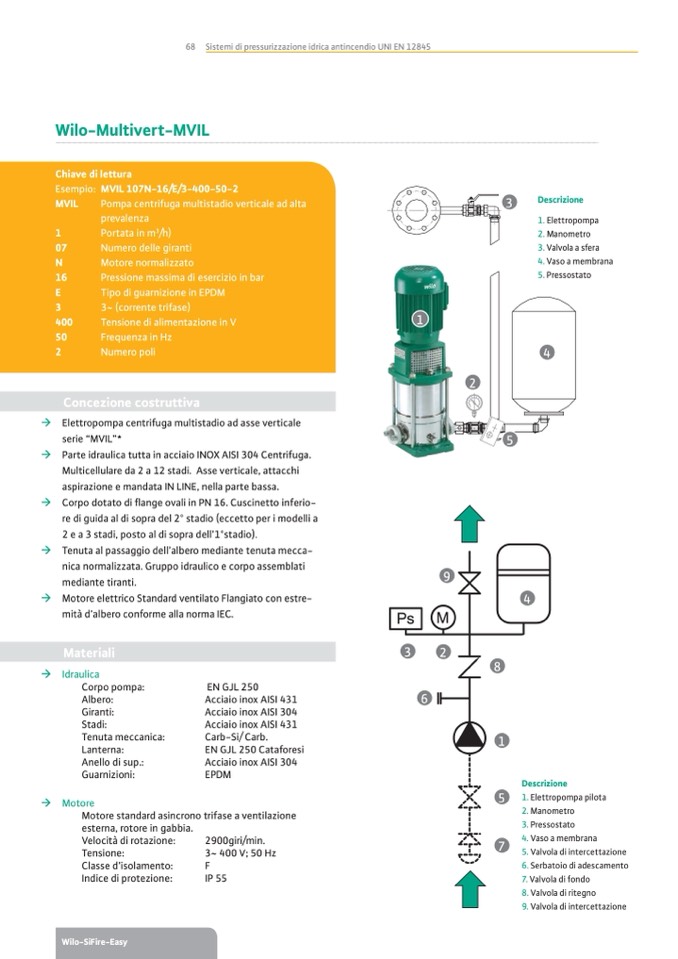

Wilo-Multivert-MVIL

Chiave di lettura

Esempio: MVIL 107N-16/E/3-400-50-2

MVIL

Pompa centrifuga multistadio verticale ad alta

prevalenza

1

Portata in m

3

/h)

07

Numero delle giranti

N

Motore normalizzato

16

Pressione massima di esercizio in bar

E

Tipo di guarnizione in EPDM

3

3~ (corrente trifase)

400

Tensione di alimentazione in V

50

Frequenza in Hz

3

Descrizione

1. Elettropompa

2. Manometro

3. Valvola a sfera

4. Vaso a membrana

5. Pressostato

68 Sistemi di pressurizzazione idrica antincendio UNI EN 12845

2

Numero poli

Elettropompa centrifuga multistadio ad asse verticale

serie “MVIL”*

Parte idraulica tutta in acciaio INOX AISI 304 Centrifuga.

Multicellulare da 2 a 12 stadi. Asse verticale, attacchi

aspirazione e mandata IN LINE, nella parte bassa.

Corpo dotato di �ange ovali in PN 16. Cuscinetto inferio-

re di guida al di sopra del 2° stadio (eccetto per i modelli a

2 e a 3 stadi, posto al di sopra dell’1°stadio).

Tenuta al passaggio dell’albero mediante tenuta mecca-

nica normalizzata. Gruppo idraulico e corpo assemblati

mediante tiranti.

Motore elettrico Standard ventilato Flangiato con estre-

mità d’albero conforme alla norma IEC.

1

2

�

�

�

�

�

�

�

Idraulica

Corpo pompa:

Albero:

Giranti:

Stadi:

Tenuta meccanica:

Lanterna:

Anello di sup.:

Guarnizioni:

Motore

5

9

4

Ps M

3

2

8

EN GJL 250

Acciaio inox AISI 431

6

Acciaio inox AISI 304

Acciaio inox AISI 431

Carb-Si/ Carb.

EN GJL 250 Cataforesi

Acciaio inox AISI 304

EPDM

1

5

7

Descrizione

Motore standard asincrono trifase a ventilazione

esterna, rotore in gabbia.

1. Elettropompa pilota

2. Manometro

3. Pressostato

4. Vaso a membrana

5. Valvola di intercettazione

6. Serbatoio di adescamento

7. Valvola di fondo

8. Valvola di ritegno

9. Valvola di intercettazione

Velocità di rotazione:

Tensione:

Classe d’isolamento:

Indice di protezione:

2900giri/min.

3~ 400 V; 50 Hz

F

IP 55

Wilo-SiFire-Easy
