65...
150...

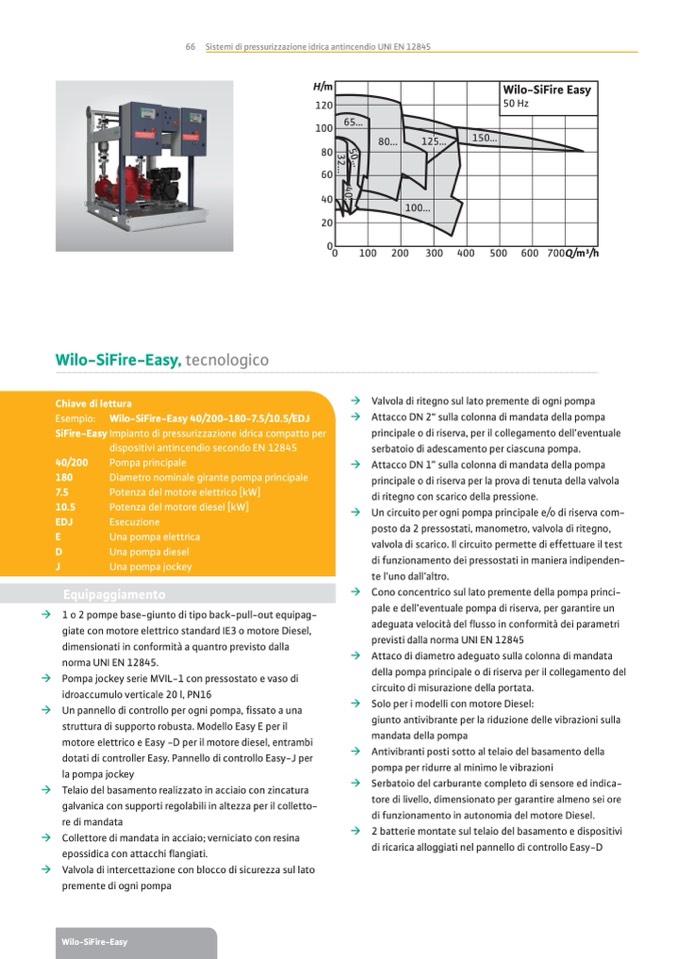

Wilo-SiFire
50 Hz
Easy
80...
100...
125...
Equipaggiamento
66 Sistemi di pressurizzazione idrica antincendio UNI EN 12845
H/m
120
100
80
60
40
20
Wilo-SiFire-Easy, tecnologico
Chiave di lettura
Esempio: Wilo-SiFire-Easy 40/200-180-7.5/10.5/EDJ
SiFire-Easy Impianto di pressurizzazione idrica compatto per
�
�
�
�
�
�
�
�
�
�
Valvola di ritegno sul lato premente di ogni pompa
Attacco DN 2“ sulla colonna di mandata della pompa
principale o di riserva, per il collegamento dell’eventuale
serbatoio di adescamento per ciascuna pompa.
Attacco DN 1” sulla colonna di mandata della pompa
principale o di riserva per la prova di tenuta della valvola
di ritegno con scarico della pressione.
Un circuito per ogni pompa principale e/o di riserva com-
posto da 2 pressostati, manometro, valvola di ritegno,
valvola di scarico. Il circuito permette di effettuare il test
di funzionamento dei pressostati in maniera indipenden-
te l’uno dall’altro.
Cono concentrico sul lato premente della pompa princi-
pale e dell’eventuale pompa di riserva, per garantire un
adeguata velocità del �usso in conformità dei parametri
previsti dalla norma UNI EN 12845
Attaco di diametro adeguato sulla colonna di mandata
della pompa principale o di riserva per il collegamento del
circuito di misurazione della portata.
Solo per i modelli con motore Diesel:
giunto antivibrante per la riduzione delle vibrazioni sulla
mandata della pompa
Antivibranti posti sotto al telaio del basamento della
pompa per ridurre al minimo le vibrazioni
Serbatoio del carburante completo di sensore ed indica-
tore di livello, dimensionato per garantire almeno sei ore
di funzionamento in autonomia del motore Diesel.
2 batterie montate sul telaio del basamento e dispositivi
di ricarica alloggiati nel pannello di controllo Easy-D
0
0
100
200
300
400
500
600 700Q/m3/h
�
�
�
�
�
�
dispositivi antincendio secondo EN 12845
40/200
Pompa principale
180
Diametro nominale girante pompa principale
7.5
Potenza del motore elettrico [kW]
10.5
Potenza del motore diesel [kW]
EDJ
Esecuzione
E
Una pompa elettrica
D
Una pompa diesel
J
Una pompa jockey
1 o 2 pompe base-giunto di tipo back-pull-out equipag-
giate con motore elettrico standard IE3 o motore Diesel,
dimensionati in conformità a quantro previsto dalla
norma UNI EN 12845.
Pompa jockey serie MVIL-1 con pressostato e vaso di
idroaccumulo verticale 20 l, PN16
Un pannello di controllo per ogni pompa, �ssato a una
struttura di supporto robusta. Modello Easy E per il
motore elettrico e Easy -D per il motore diesel, entrambi
dotati di controller Easy. Pannello di controllo Easy-J per
la pompa jockey
Telaio del basamento realizzato in acciaio con zincatura
galvanica con supporti regolabili in altezza per il colletto-
re di mandata
Collettore di mandata in acciaio; verniciato con resina
epossidica con attacchi �angiati.
Valvola di intercettazione con blocco di sicurezza sul lato
premente di ogni pompa
Wilo-SiFire-Easy
5
0
.
.
.
3
2
.
.
.
4
