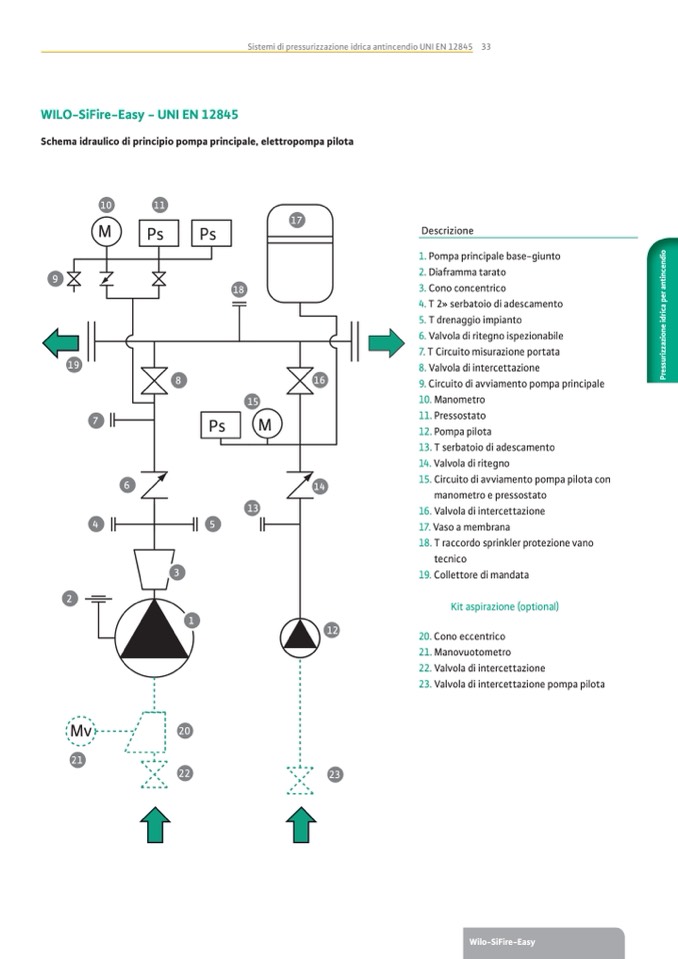

Schema idraulico di principio pompa principale, elettropompa pilota
10
19
7
11
Sistemi di pressurizzazione idrica antincendio UNI EN 12845 33
17
Descrizione
1. Pompa principale base-giunto
2. Diaframma tarato
3. Cono concentrico
4. T 2» serbatoio di adescamento
5. T drenaggio impianto
6. Valvola di ritegno ispezionabile
7. T Circuito misurazione portata
8. Valvola di intercettazione
9. Circuito di avviamento pompa principale
10. Manometro
11. Pressostato
12. Pompa pilota
13. T serbatoio di adescamento
14. Valvola di ritegno
15. Circuito di avviamento pompa pilota con
manometro e pressostato
16. Valvola di intercettazione
17. Vaso a membrana
18. T raccordo sprinkler protezione vano
tecnico
19. Collettore di mandata
Kit aspirazione (optional)
20. Cono eccentrico
21. Manovuotometro
22. Valvola di intercettazione
23. Valvola di intercettazione pompa pilota
9
18
8
16
15
6
4
5
13
14
12
23
2
21
3
1
20
22
Wilo-SiFire-Easy
