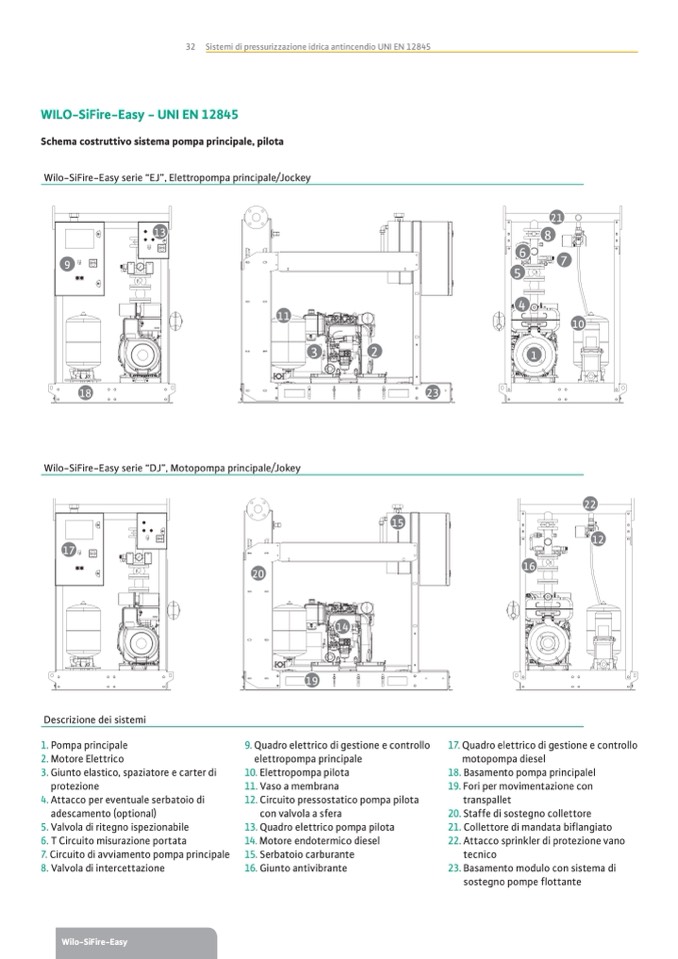

Schema costruttivo sistema pompa principale, pilota
Wilo-SiFire-Easy serie “EJ”, Elettropompa principale/Jockey
9
18
23
13
21
10
1
Wilo-SiFire-Easy serie “DJ”, Motopompa principale/Jokey
17
Descrizione dei sistemi
1. Pompa principale
2. Motore Elettrico
3. Giunto elastico, spaziatore e carter di
protezione
4. Attacco per eventuale serbatoio di
adescamento (optional)
5. Valvola di ritegno ispezionabile
6. T Circuito misurazione portata
7. Circuito di avviamento pompa principale
8. Valvola di intercettazione
9. Quadro elettrico di gestione e controllo
elettropompa principale
10. Elettropompa pilota
11. Vaso a membrana
12. Circuito pressostatico pompa pilota
con valvola a sfera
13. Quadro elettrico pompa pilota
14. Motore endotermico diesel
15. Serbatoio carburante
16. Giunto antivibrante
17. Quadro elettrico di gestione e controllo
motopompa diesel
18. Basamento pompa principalel
19. Fori per movimentazione con
transpallet
20. Staffe di sostegno collettore
21. Collettore di mandata biflangiato
22. Attacco sprinkler di protezione vano
tecnico
23. Basamento modulo con sistema di
Wilo-SiFire-Easy
32 Sistemi di pressurizzazione idrica antincendio UNI EN 12845
20
16
11
14
19
15
22
12
sostegno pompe flottante
