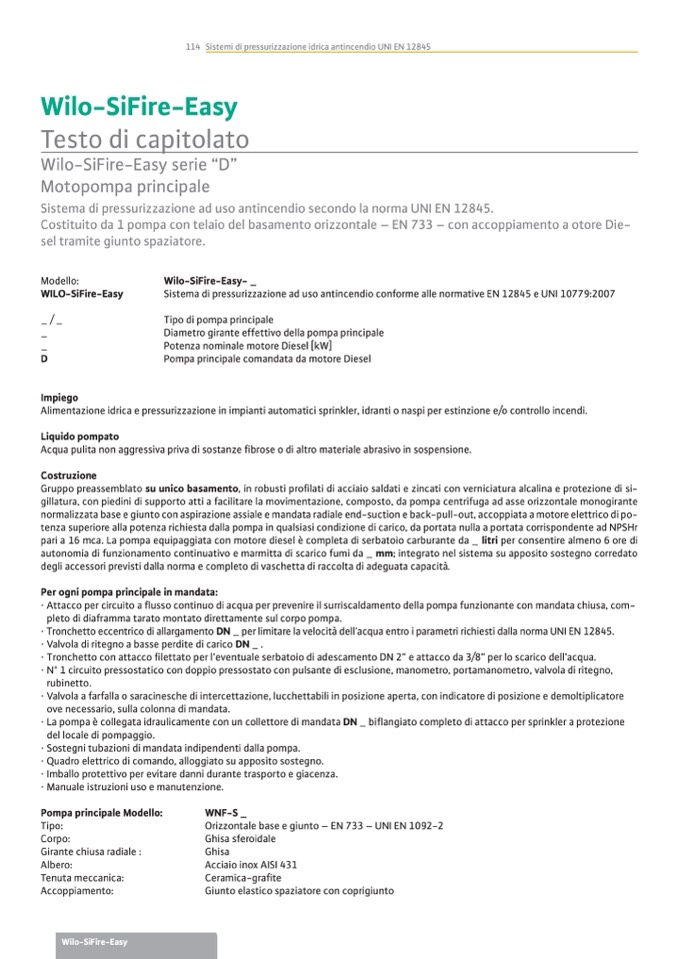

Wilo-SiFire-Easy

Testo di capitolato

Wilo-SiFire-Easy serie “D”

Motopompa principale

114 Sistemi di pressurizzazione idrica antincendio UNI EN 12845

Sistema di pressurizzazione ad uso antincendio secondo la norma UNI EN 12845.

Costituito da 1 pompa con telaio del basamento orizzontale – EN 733 – con accoppiamento a otore Die-

sel tramite giunto spaziatore.

Modello:

WILO-SiFire-Easy

_ /_

_

_

D

Impiego

Wilo-SiFire-Easy- _

Sistema di pressurizzazione ad uso antincendio conforme alle normative EN 12845 e UNI 10779:2007

Tipo di pompa principale

Diametro girante effettivo della pompa principale

Potenza nominale motore Diesel [kW]

Pompa principale comandata da motore Diesel

Alimentazione idrica e pressurizzazione in impianti automatici sprinkler, idranti o naspi per estinzione e/o controllo incendi.

Liquido pompato

Acqua pulita non aggressiva priva di sostanze �brose o di altro materiale abrasivo in sospensione.

Costruzione

Gruppo preassemblato su unico basamento, in robusti pro�lati di acciaio saldati e zincati con verniciatura alcalina e protezione di si-

gillatura, con piedini di supporto atti a facilitare la movimentazione, composto, da pompa centrifuga ad asse orizzontale monogirante

normalizzata base e giunto con aspirazione assiale e mandata radiale end-suction e back-pull-out, accoppiata a motore elettrico di po-

tenza superiore alla potenza richiesta dalla pompa in qualsiasi condizione di carico, da portata nulla a portata corrispondente ad NPSHr

pari a 16 mca. La pompa equipaggiata con motore diesel è completa di serbatoio carburante da _ litri per consentire almeno 6 ore di

autonomia di funzionamento continuativo e marmitta di scarico fumi da _ mm; integrato nel sistema su apposito sostegno corredato

degli accessori previsti dalla norma e completo di vaschetta di raccolta di adeguata capacità.

Per ogni pompa principale in mandata:

· Attacco per circuito a �usso continuo di acqua per prevenire il surriscaldamento della pompa funzionante con mandata chiusa, com-

pleto di diaframma tarato montato direttamente sul corpo pompa.

· Tronchetto eccentrico di allargamento DN _ per limitare la velocità dell’acqua entro i parametri richiesti dalla norma UNI EN 12845.

· Valvola di ritegno a basse perdite di carico DN _ .

· Tronchetto con attacco �lettato per l’eventuale serbatoio di adescamento DN 2” e attacco da 3/8” per lo scarico dell’acqua.

· N° 1 circuito pressostatico con doppio pressostato con pulsante di esclusione, manometro, portamanometro, valvola di ritegno,

rubinetto.

· Valvola a farfalla o saracinesche di intercettazione, lucchettabili in posizione aperta, con indicatore di posizione e demoltiplicatore

ove necessario, sulla colonna di mandata.

· La pompa è collegata idraulicamente con un collettore di mandata DN _ bi�angiato completo di attacco per sprinkler a protezione

del locale di pompaggio.

· Sostegni tubazioni di mandata indipendenti dalla pompa.

· Quadro elettrico di comando, alloggiato su apposito sostegno.

· Imballo protettivo per evitare danni durante trasporto e giacenza.

· Manuale istruzioni uso e manutenzione.

Pompa principale Modello:

Tipo:

Corpo:

Girante chiusa radiale :

Albero:

Tenuta meccanica:

Accoppiamento:

WNF-S _

Orizzontale base e giunto – EN 733 – UNI EN 1092-2

Ghisa sferoidale

Ghisa

Acciaio inox AISI 431

Ceramica-gra�te

Giunto elastico spaziatore con coprigiunto
