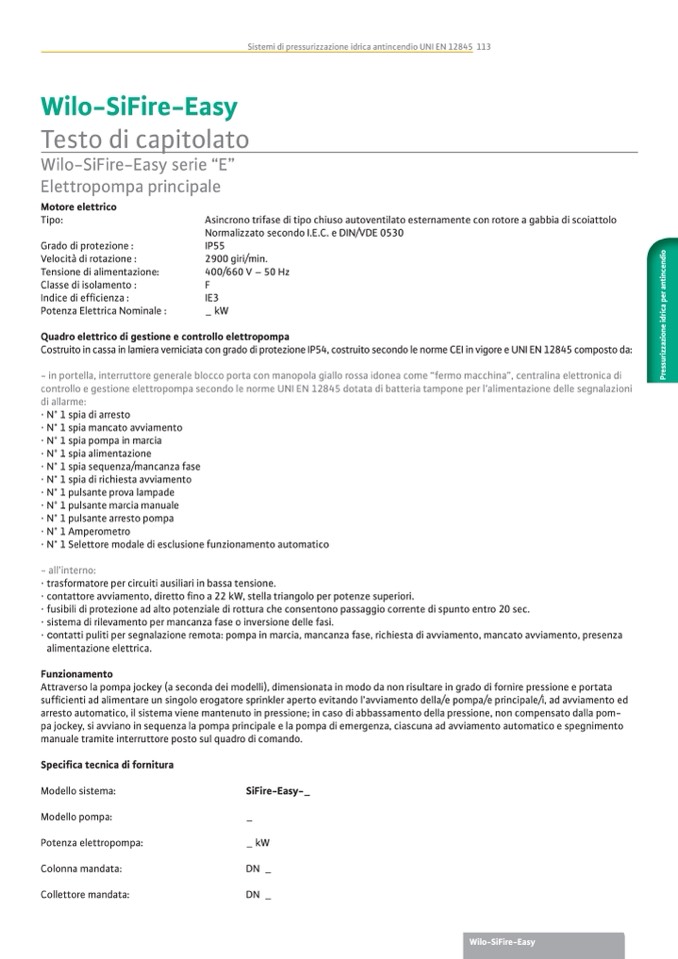

Wilo-SiFire-Easy

Testo di capitolato

Wilo-SiFire-Easy serie “E”

Elettropompa principale

Sistemi di pressurizzazione idrica antincendio UNI EN 12845 113

Motore elettrico

Tipo:

Grado di protezione :

Velocità di rotazione :

Tensione di alimentazione:

Classe di isolamento :

Indice di ef�cienza :

Potenza Elettrica Nominale :

Asincrono trifase di tipo chiuso autoventilato esternamente con rotore a gabbia di scoiattolo

Normalizzato secondo I.E.C. e DIN/VDE 0530

IP55

2900 giri/min.

400/660 V – 50 Hz

F

IE3

_ kW

Quadro elettrico di gestione e controllo elettropompa

Costruito in cassa in lamiera verniciata con grado di protezione IP54, costruito secondo le norme CEI in vigore e UNI EN 12845 composto da:

- in portella, interruttore generale blocco porta con manopola giallo rossa idonea come “fermo macchina”, centralina elettronica di

controllo e gestione elettropompa secondo le norme UNI EN 12845 dotata di batteria tampone per l’alimentazione delle segnalazioni

di allarme:

· N° 1 spia di arresto

mancato avviamento

pompa in marcia

alimentazione

sequenza/mancanza fase

di richiesta avviamento

· N° 1 spia

· N° 1 spia

· N° 1 spia

· N° 1 spia

· N° 1 spia

· N° 1 pulsante prova lampade

· N° 1 pulsante marcia manuale

· N° 1 pulsante arresto pompa

· N° 1 Amperometro

· N° 1 Selettore modale di esclusione funzionamento automatico

- all’interno:

· trasformatore per circuiti ausiliari in bassa tensione.

· contattore avviamento, diretto �no a 22 kW, stella triangolo per potenze superiori.

· fusibili di protezione ad alto potenziale di rottura che consentono passaggio corrente di spunto entro 20 sec.

· sistema di rilevamento per mancanza fase o inversione delle fasi.

· contatti puliti per segnalazione remota: pompa in marcia, mancanza fase, richiesta di avviamento, mancato avviamento, presenza

alimentazione elettrica.

Funzionamento

Attraverso la pompa jockey (a seconda dei modelli), dimensionata in modo da non risultare in grado di fornire pressione e portata

suf�cienti ad alimentare un singolo erogatore sprinkler aperto evitando l’avviamento della/e pompa/e principale/i, ad avviamento ed

arresto automatico, il sistema viene mantenuto in pressione; in caso di abbassamento della pressione, non compensato dalla pom-

pa jockey, si avviano in sequenza la pompa principale e la pompa di emergenza, ciascuna ad avviamento automatico e spegnimento

manuale tramite interruttore posto sul quadro di comando.

Speci�ca tecnica di fornitura

Modello sistema:

SiFire-Easy-_

Modello pompa:

_

Potenza elettropompa:

_kW

Colonna mandata:

DN_

Collettore mandata:

DN_
