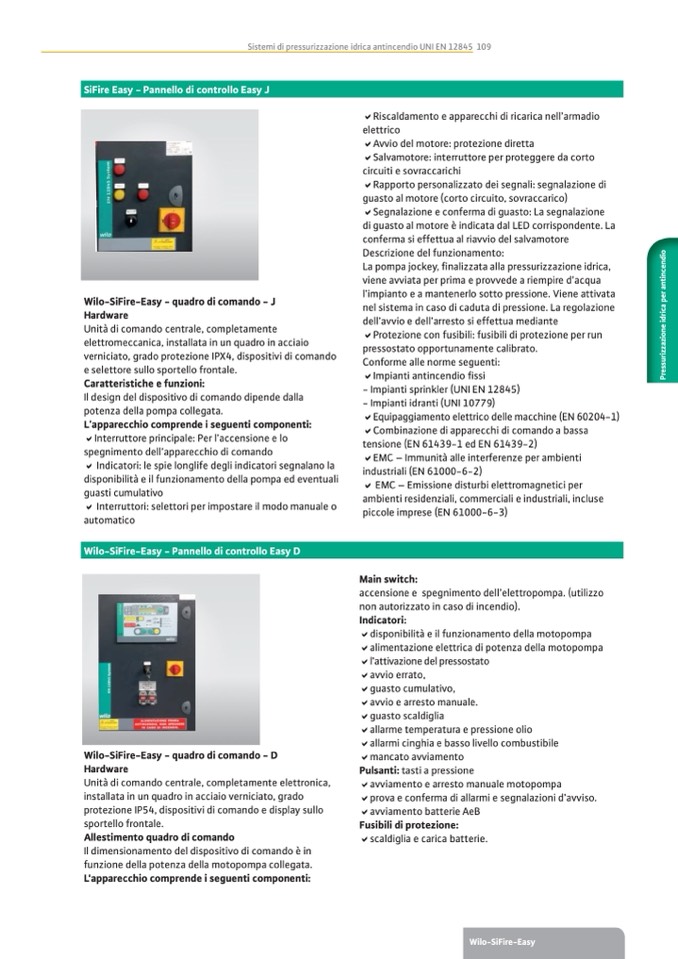

SiFire Easy - Pannello di controllo Easy J

Sistemi di pressurizzazione idrica antincendio UNI EN 12845 109

Wilo-SiFire-Easy - quadro di comando - J

Hardware

Unità di comando centrale, completamente

elettromeccanica, installata in un quadro in acciaio

verniciato, grado protezione IPX4, dispositivi di comando

e selettore sullo sportello frontale.

Caratteristiche e funzioni:

Il design del dispositivo di comando dipende dalla

potenza della pompa collegata.

L’apparecchio comprende i seguenti componenti:

�Interruttore principale: Per l’accensione e lo

spegnimento dell’apparecchio di comando

� Indicatori: le spie longlife degli indicatori segnalano la

disponibilità e il funzionamento della pompa ed eventuali

guasti cumulativo

� Interruttori: selettori per impostare il modo manuale o

automatico

Wilo-SiFire-Easy - Pannello di controllo Easy D

�Riscaldamento e apparecchi di ricarica nell’armadio

elettrico

�Avvio del motore: protezione diretta

�Salvamotore: interruttore per proteggere da corto

circuiti e sovraccarichi

�Rapporto personalizzato dei segnali: segnalazione di

guasto al motore (corto circuito, sovraccarico)

�Segnalazione e conferma di guasto: La segnalazione

di guasto al motore è indicata dal LED corrispondente. La

conferma si effettua al riavvio del salvamotore

Descrizione del funzionamento:

La pompa jockey, finalizzata alla pressurizzazione idrica,

viene avviata per prima e provvede a riempire d’acqua

l’impianto e a mantenerlo sotto pressione. Viene attivata

nel sistema in caso di caduta di pressione. La regolazione

dell’avvio e dell’arresto si effettua mediante

�Protezione con fusibili: fusibili di protezione per run

pressostato opportunamente calibrato.

Conforme alle norme seguenti:

�Impianti antincendio fissi

- Impianti sprinkler (UNI EN 12845)

- Impianti idranti (UNI 10779)

�Equipaggiamento elettrico delle macchine (EN 60204-1)

�Combinazione di apparecchi di comando a bassa

tensione (EN 61439-1 ed EN 61439-2)

�EMC – Immunità alle interferenze per ambienti

industriali (EN 61000-6-2)

� EMC – Emissione disturbi elettromagnetici per

ambienti residenziali, commerciali e industriali, incluse

piccole imprese (EN 61000-6-3)

Main switch:

accensione e spegnimento dell’elettropompa. (utilizzo

non autorizzato in caso di incendio).

Indicatori:

�disponibilità e il funzionamento della motopompa

�alimentazione elettrica di potenza della motopompa

�l’attivazione del pressostato

�avvio errato,

�guasto cumulativo,

�avvio e arresto manuale.

�guasto scaldiglia

�allarme temperatura e pressione olio

�allarmi cinghia e basso livello combustibile

�mancato avviamento

Pulsanti: tasti a pressione

�avviamento e arresto manuale motopompa

�prova e conferma di allarmi e segnalazioni d’avviso.

�avviamento batterie AeB

Fusibili di protezione:

�scaldiglia e carica batterie.

Wilo-SiFire-Easy - quadro di comando - D

Hardware

Unità di comando centrale, completamente elettronica,

installata in un quadro in acciaio verniciato, grado

protezione IP54, dispositivi di comando e display sullo

sportello frontale.

Allestimento quadro di comando

Il dimensionamento del dispositivo di comando è in

funzione della potenza della motopompa collegata.

L'apparecchio comprende i seguenti componenti:
