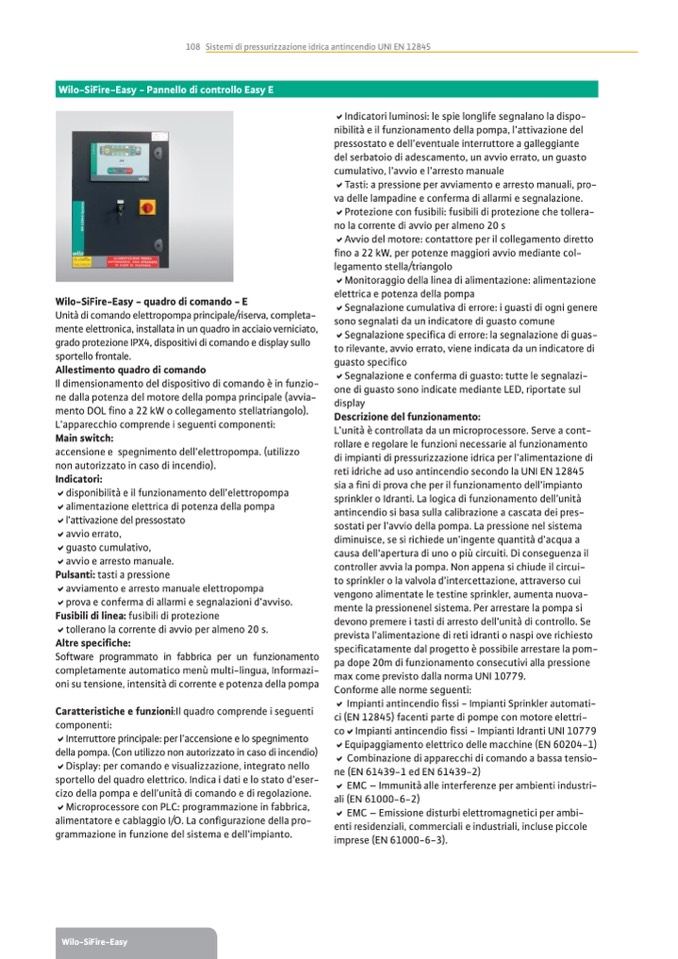

108 Sistemi di pressurizzazione idrica antincendio UNI EN 12845

Wilo-SiFire-Easy - Pannello di controllo Easy E

Wilo-SiFire-Easy - quadro di comando - E

Unità di comando elettropompa principale/riserva, completa-

mente elettronica, installata in un quadro in acciaio verniciato,

grado protezione IPX4, dispositivi di comando e display sullo

sportello frontale.

Allestimento quadro di comando

Il dimensionamento del dispositivo di comando

è in funzio-

ne dalla potenza del motore della pompa principale (avvia-

mento DOL �no a 22 kW o collegamento stellatriangolo).

L’apparecchio comprende i seguenti componenti:

Main switch:

accensione e spegnimento dell’elettropompa. (utilizzo

non autorizzato in caso di incendio).

Indicatori:

�disponibilità e il funzionamento dell’elettropompa

�alimentazione elettrica di potenza della pompa

�l’attivazione del pressostato

�avvio errato,

�guasto cumulativo,

�avvio e arresto manuale.

Pulsanti: tasti a pressione

�avviamento e arresto manuale elettropompa

�prova e conferma di allarmi e segnalazioni d’avviso.

Fusibili di linea: fusibili di protezione

�tollerano la corrente di avvio per almeno 20 s.

Altre speci�che:

Software programmato in fabbrica per un funzionamento

completamente automatico men

ù multi-lingua, Informazi-

oni su tensione, intensità di corrente e potenza della pompa

Caratteristiche e funzioni:Il quadro comprende i seguenti

componenti:

�Interruttore principale: per l’accensione e lo spegnimento

della pompa. (Con utilizzo non autorizzato in caso di incendio)

�Display: per comando e visualizzazione, integrato nello

sportello del quadro elettrico. Indica i dati e lo stato d’eser-

cizo della pompa e dell’unità di comando e di regolazione.

�Microprocessore con PLC: programmazione in fabbrica,

alimentatore e cablaggio I/O. La con�gurazione della pro-

grammazione in funzione del sistema e dell’impianto.

�Indicatori luminosi: le spie longlife segnalano la dispo-

nibilità e il funzionamento della pompa, l’attivazione del

pressostato e dell’eventuale interruttore a galleggiante

del serbatoio di adescamento, un avvio errato, un guasto

cumulativo, l’avvio e l’arresto manuale

�Tasti: a pressione per avviamento e arresto manuali, pro-

va delle lampadine e conferma di allarmi e segnalazione.

�Protezione con fusibili: fusibili di protezione che tollera-

no la corrente di avvio per almeno 20 s

�Avvio del motore: contattore per il collegamento diretto

�no a 22 kW, per potenze maggiori avvio mediante col-

legamento stella/triangolo

�Monitoraggio della linea di alimentazione: alimentazione

elettrica e potenza della pompa

�Segnalazione cumulativa di errore: i guasti di ogni genere

sono segnalati da un indicatore di guasto comune

�Segnalazione speci�ca di errore: la segnalazione di guas-

to rilevante, avvio errato, viene indicata da un indicatore di

guasto speci�co

�Segnalazione e conferma di guasto: tutte le segnalazi-

one di guasto sono indicate mediante LED, riportate sul

display

Descrizione del funzionamento:

L’unità è controllata da un microprocessore. Serve a cont-

rollare e regolare le funzioni necessarie al funzionamento

di impianti di pressurizzazione idrica per l’alimentazione di

reti idriche ad uso antincendio secondo la UNI EN 12845

sia a �ni di prova che per il funzionamento dell’impianto

sprinkler o Idranti. La logica di funzionamento dell’unità

antincendio si basa sulla calibrazione a cascata dei pres-

sostati per l’avvio della pompa. La pressione nel sistema

diminuisce, se si richiede un’ingente quantità d’acqua a

causa dell’apertura di uno o più circuiti. Di conseguenza il

controller avvia la pompa. Non appena si chiude il circui-

to sprinkler o la valvola d’intercettazione, attraverso cui

vengono alimentate le testine sprinkler, aumenta nuova-

mente la pressionenel sistema. Per arrestare la pompa si

devono premere i tasti di arresto dell’unità di controllo. Se

prevista l’alimentazione di reti idranti o naspi ove richiesto

speci�catamente dal progetto è possibile arrestare la pom-

pa dope 20m di funzionamento consecutivi alla pressione

max come previsto dalla norma UNI 10779.

Conforme alle norme seguenti:

� Impianti antincendio �ssi - Impianti Sprinkler automati-

ci (EN 12845) facenti parte di pompe con motore elettri-

co�Impianti antincendio �ssi - Impianti Idranti UNI 10779

�Equipaggiamento elettrico delle macchine (EN 60204-1)

� Combinazione di apparecchi di comando a bassa tensio-

ne (EN 61439-1 ed EN 61439-2)

� EMC – Immunità alle interferenze per ambienti industri-

ali (EN 61000-6-2)

� EMC – Emissione disturbi elettromagnetici per ambi-

enti residenziali, commerciali e industriali, incluse piccole

imprese (EN 61000-6-3).

Wilo-SiFire-Easy
