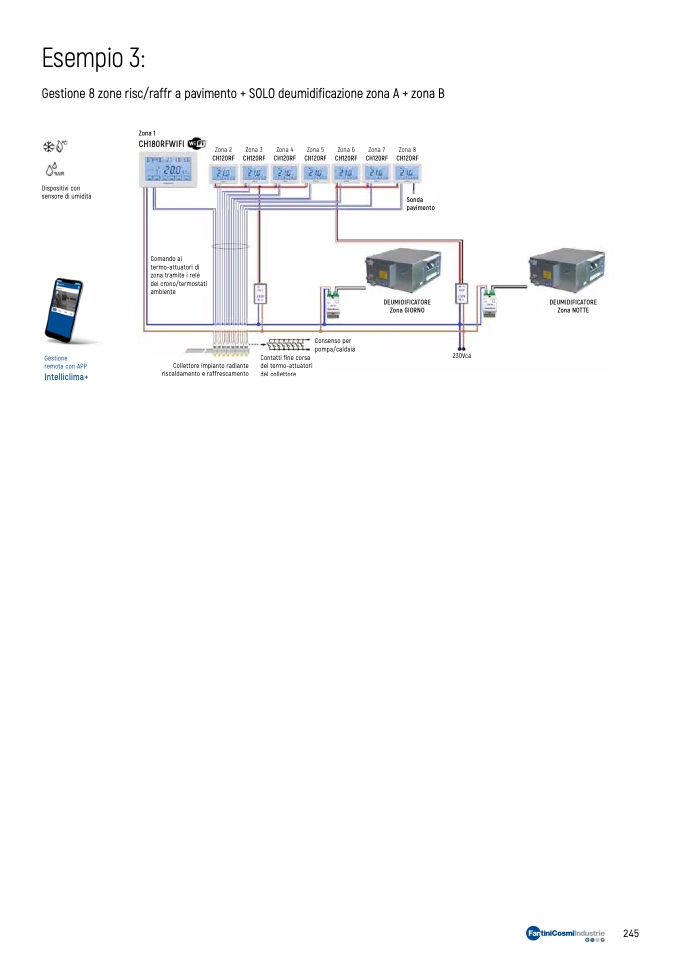

Esempio 3:

Gestione 8 zone risc/raffr a pavimento + SOLO deumidificazione zona A + zona B

Zona 2

Zona 3

Zona 4

Zona 5

Zona 6

Zona 7

Zona 8

CH120RF CH120RF CH120RF CH120RF CH120RF CH120RF CH120RF

Sonda

pavimento

Zona 1

CH180RFWIFI

Dispositivi con

sensore di umidità

Comando ai

termo-attuatori di

zona tramite i relé

dei crono/termostati

ambiente

DEUMIDIFICATORE

Zona GIORNO

230Vca

DEUMIDIFICATORE

Zona NOTTE

Consenso per

pompa/caldaia

Gestione

remota con APP

Intelliclima+

Contatti fine corsa

dei termo-attuatori

del collettore

Collettore impianto radiante

riscaldamento e raffrescamento

245
