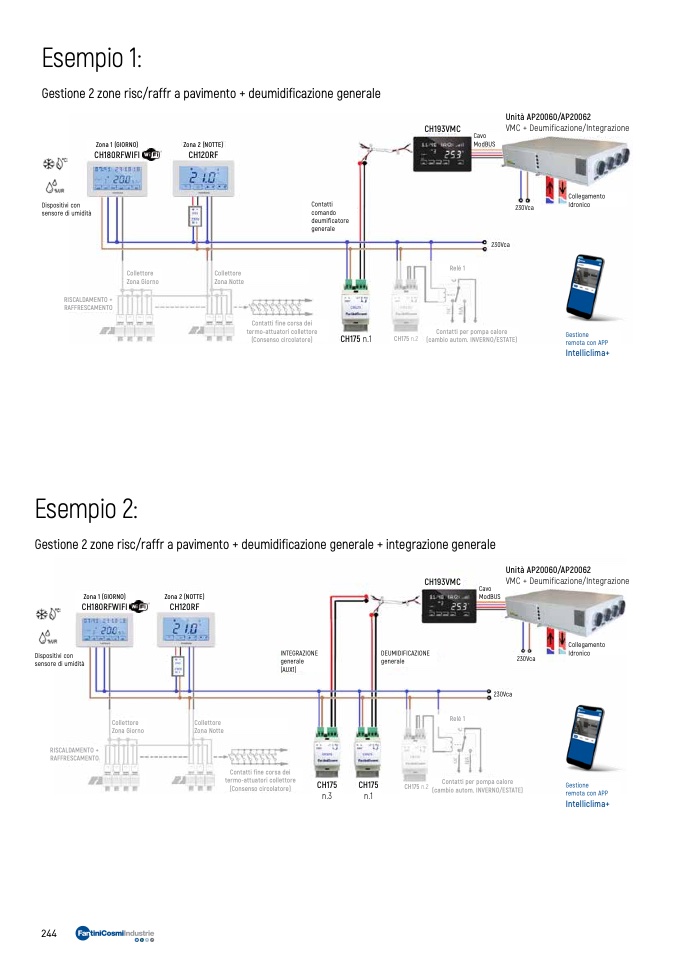

Esempio 1:

Gestione 2 zone risc/raffr a pavimento + deumidificazione generale

CH175 n.1

Esempio 2:

Gestione 2 zone risc/raffr a pavimento + deumidificazione generale + integrazione generale

CH193VMC

Cavo

ModBUS

230Vca

230Vca

Relé 1

CH175 n.2

CH193VMC

Relé 1

Cavo

ModBUS

230Vca

230Vca

CH175

CH175

CH175 n.2

n.3

n.1

Unità AP20060/AP20062

VMC + Deumificazione/Integrazione

Zona 2 (NOTTE)

CH120RF

244

Zona 1 (GIORNO)

CH180RFWIFI

Collegamento

Idronico

Contatti

comando

deumificatore

generale

Dispositivi con

sensore di umidità

Collettore

Zona Giorno

RISCALDAMENTO +

RAFFRESCAMENTO

Collettore

Zona Notte

Contatti fine corsa dei

termo-attuatori collettore

(Consenso circolatore)

Contatti per pompa calore

(cambio autom. INVERNO/ESTATE)

Gestione

remota con APP

Intelliclima+

Unità AP20060/AP20062

VMC + Deumificazione/Integrazione

Zona 1 (GIORNO)

CH180RFWIFI

Zona 2 (NOTTE)

CH120RF

Collegamento

Idronico

Dispositivi con

sensore di umidità

INTEGRAZIONE

generale

(AUX1)

DEUMIDIFICAZIONE

generale

Collettore

Zona Giorno

Collettore

Zona Notte

RISCALDAMENTO +

RAFFRESCAMENTO

Contatti fine corsa dei

termo-attuatori collettore

(Consenso circolatore)

Contatti per pompa calore

(cambio autom. INVERNO/ESTATE)

Gestione

remota con APP

Intelliclima+
