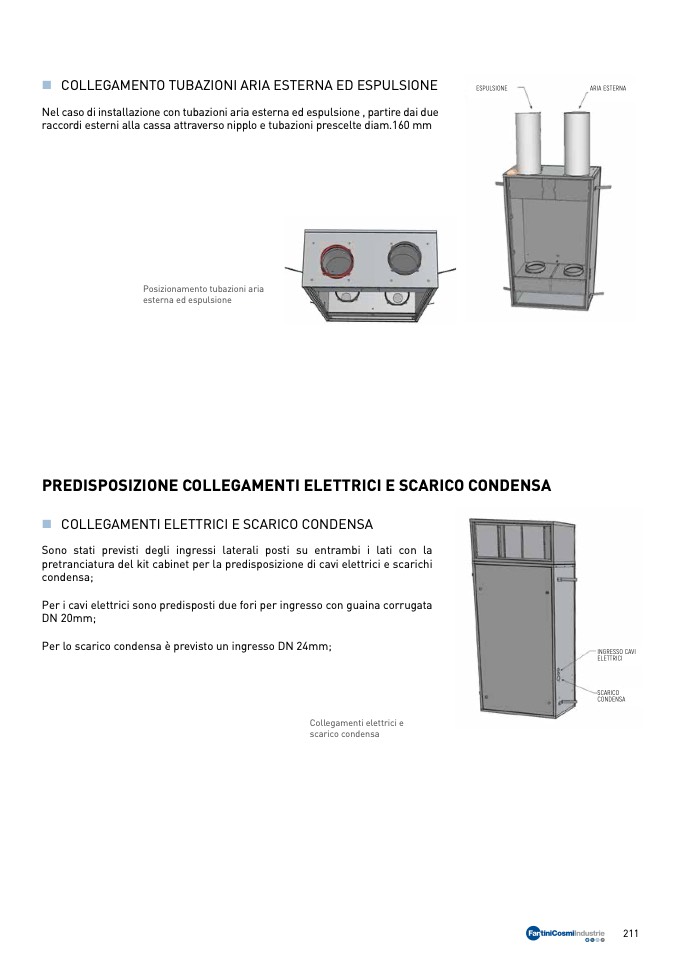

„ COLLEGAMENTO TUBAZIONI ARIA ESTERNA ED ESPULSIONE

ESPULSIONE

ARIA ESTERNA

Nel caso di installazione con tubazioni aria esterna ed espulsione , partire dai due

raccordi esterni alla cassa attraverso nipplo e tubazioni prescelte diam.160 mm

Posizionamento tubazioni aria

esterna ed espulsione

PREDISPOSIZIONE COLLEGAMENTI ELETTRICI E SCARICO CONDENSA

„ COLLEGAMENTI ELETTRICI E SCARICO CONDENSA

Sono stati previsti degli ingressi laterali posti su entrambi i lati con la

pretranciatura del kit cabinet per la predisposizione di cavi elettrici e scarichi

condensa;

Per i cavi elettrici sono predisposti due fori per ingresso con guaina corrugata

DN 20mm;

Per lo scarico condensa è previsto un ingresso DN 24mm;

Collegamenti elettrici e

scarico condensa

INGRESSO CAVI

ELETTRICI

SCARICO

CONDENSA

211
