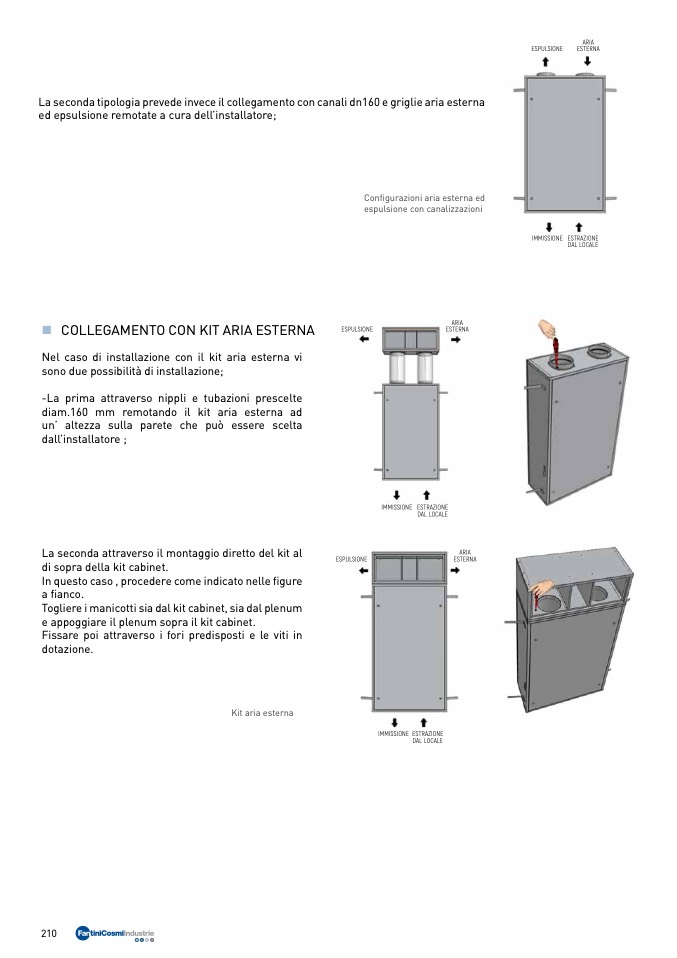

„ COLLEGAMENTO CON KIT ARIA ESTERNA
Nel caso di installazione con il kit aria esterna vi
sono due possibilit
à di installazione;
-La prima attraverso nippli e tubazioni prescelte
diam.160 mm remotando il kit aria esterna ad
un’ altezza sulla parete che può essere scelta
dall’installatore ;
La seconda attraverso il montaggio diretto del kit al
di sopra della kit cabinet.
In questo caso , procedere come indicato nelle figure
a fianco.
Togliere i manicotti sia dal kit cabinet, sia dal plenum
e appoggiare il plenum sopra il kit cabinet.
Fissare poi attraverso i fori predisposti e le viti in
dotazione.
Kit aria esterna
ESPULSIONE
ARIA
ESTERNA
ESTRAZIONE
DAL LOCALE
ESPULSIONE
ARIA
ESTERNA
La seconda tipologia prevede invece il collegamento con canali dn160 e griglie aria esterna
ed epsulsione remotate a cura dell’installatore;
Configurazioni aria esterna ed
espulsione con canalizzazioni
IMMISSIONE
IMMISSIONE
ESPULSIONE
ARIA
ESTERNA
IMMISSIONE ESTRAZIONE
DAL LOCALE
210
ESTRAZIONE
DAL LOCALE
