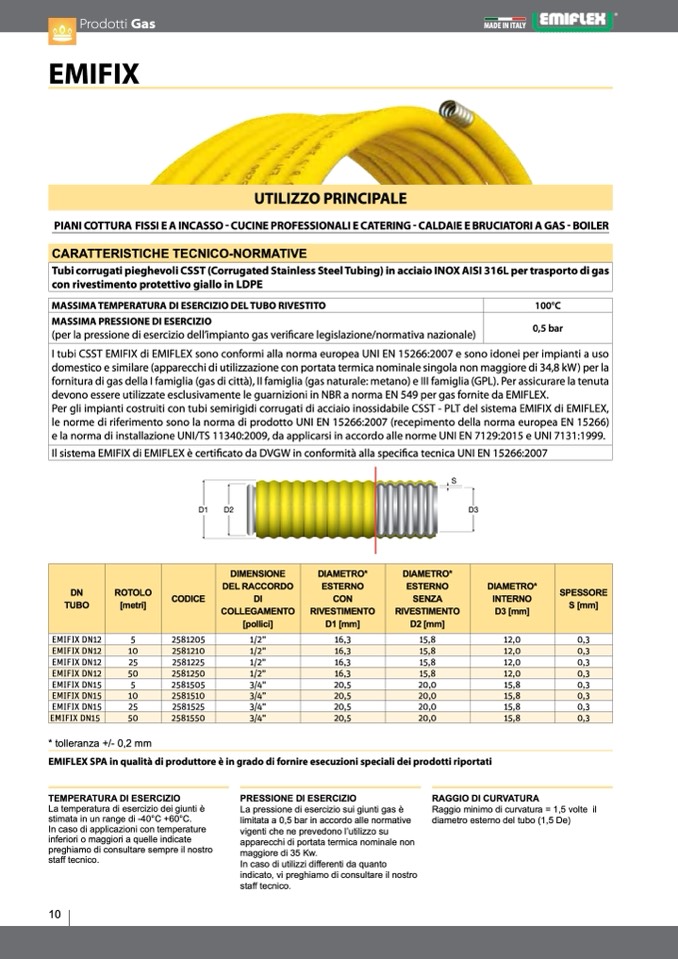

Prodotti Gas
MADE IN ITALY
EMiFiX
UTiLizzo PRiNciPALE
PiANi coTTURA FiSSi E A iNcASSo - cUciNE PRoFESSioNALi E cATERiNG - cALdAiE E BRUciAToRi A GAS - BoiLER
CARATTERISTICHE TECNICO-NORMATIVE
Tubi corrugati pieghevoli CSST (Corrugated Stainless Steel Tubing) in acciaio INOX AISI 316L per trasporto di gas
con rivestimento protettivo giallo in LDPE
MASSiMA TEMPERATURA di ESERcizio dEL TUBo RiVESTiTo
100°C
MASSiMA PRESSioNE di ESERcizio
(per la pressione di esercizio dell’impianto gas verificare legislazione/normativa nazionale)
0,5 bar
I tubi CSST EMIFIX di EMIFLEX sono conformi alla norma europea UNI EN 15266:2007 e sono idonei per impianti a uso
domestico e similare (apparecchi di utilizzazione con portata termica nominale singola non maggiore di 34,8 kW) per la
fornitura di gas della I famiglia (gas di città), II famiglia (gas naturale: metano) e III famiglia (GpL). per assicurare la tenuta
devono essere utilizzate esclusivamente le guarnizioni in NBR a norma EN 549 per gas fornite da EMIFLEX.
per gli impianti costruiti con tubi semirigidi corrugati di acciaio inossidabile CSST - pLT del sistema EMIFIX di EMIFLEX,
le norme di riferimento sono la norma di prodotto UNI EN 15266:2007 (recepimento della norma europea EN 15266)
e la norma di installazione UNI/TS 11340:2009, da applicarsi in accordo alle norme UNI EN 7129:2015 e UNI 7131:1999.
Il sistema EMIFIX di EMIFLEX è certificato da DVGW in conformità alla specifica tecnica UNI EN 15266:2007
S
D1
D2
D3
DN
TUBO
ROTOLO
[metri]
CODICE
DIMENSIONE
DEL RACCORDO
DI
COLLEGAMENTO
[pollici]
DIAMETRO*
ESTERNO
CON
RIVESTIMENTO
D1 [mm]
DIAMETRO*
ESTERNO
SENZA
RIVESTIMENTO
D2 [mm]
DIAMETRO*
INTERNO
D3 [mm]
SPESSORE
S [mm]
EMIFIX DN12
5
2581205
1/2”
16,3
15,8
12,0
0,3
EMIFIX DN12
10
2581210
1/2”
16,3
15,8
12,0
0,3
EMIFIX DN12
25
2581225
1/2”
16,3
15,8
12,0
0,3
EMIFIX DN12
50
2581250
1/2”
16,3
15,8
12,0
0,3
EMIFIX DN15
5
2581505
3/4”
20,5
20,0
15,8
0,3
EMIFIX DN15
10
2581510
3/4”
20,5
20,0
15,8
0,3
EMIFIX DN15
25
2581525
3/4”
20,5
20,0
15,8
0,3
EMIFIX DN15
50
2581550
3/4”
20,5
20,0
15,8
0,3
* tolleranza +/- 0,2 mm
EMiFLEX SPA in qualità di produttore è in grado di fornire esecuzioni speciali dei prodotti riportati
TEMPERATURA DI ESERCIZIO
La temperatura di esercizio dei giunti è
stimata in un range di -40°C +60°C.
In caso di applicazioni con temperature
inferiori o maggiori a quelle indicate
preghiamo di consultare sempre il nostro
staff tecnico.
PRESSIONE DI ESERCIZIO
La pressione di esercizio sui giunti gas è
limitata a 0,5 bar in accordo alle normative
vigenti che ne prevedono l’utilizzo su
apparecchi di portata termica nominale non
maggiore di 35 Kw.
In caso di utilizzi differenti da quanto
indicato, vi preghiamo di consultare il nostro
staff tecnico.
RAGGIO DI CURVATURA
Raggio minimo di curvatura = 1,5 volte il
diametro esterno del tubo (1,5 De)
