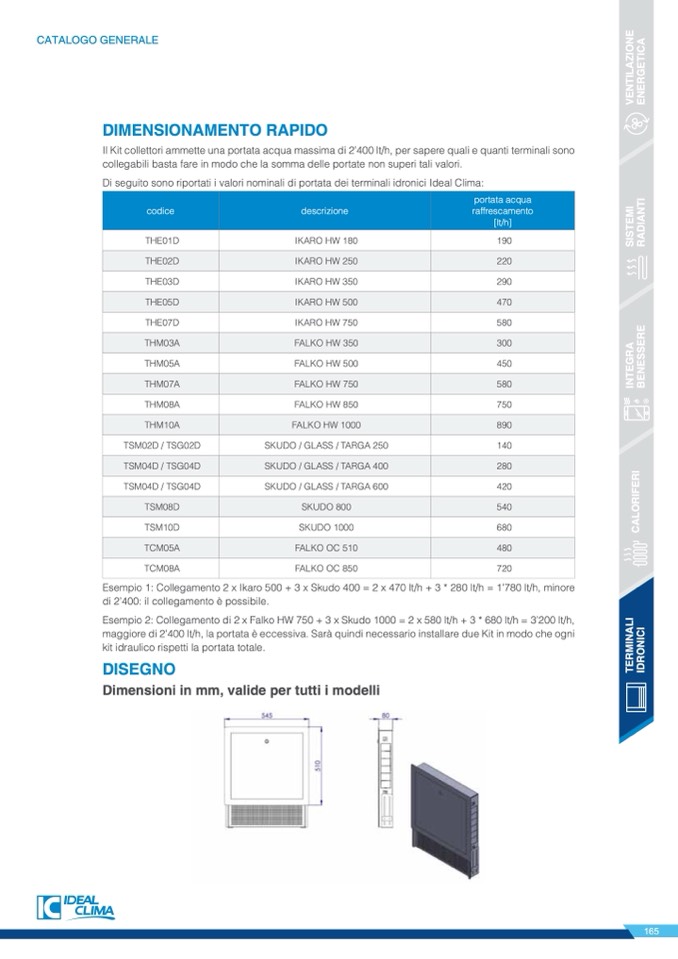

CATALOGO GENERALE

DIMENSIONAMENTO RAPIDO

Il Kit collettori ammette una portata acqua massima di 2’400 lt/h, per sapere quali e quanti terminali sono

collegabili basta fare in modo che la somma delle portate non superi tali valori.

Di seguito sono riportati i valori nominali di portata dei terminali idronici Ideal Clima:

codice

descrizione

portata acqua

raffrescamento

[lt/h]

THE01D

IKARO HW 180

190

THE02D

IKARO HW 250

220

THE03D

IKARO HW 350

290

THE05D

IKARO HW 500

470

THE07D

IKARO HW 750

580

THM03A

FALKO HW 350

300

THM05A

FALKO HW 500

450

THM07A

FALKO HW 750

580

THM08A

FALKO HW 850

750

THM10A

FALKO HW 1000

890

TSM02D / TSG02D

SKUDO / GLASS / TARGA 250

140

TSM04D / TSG04D

SKUDO / GLASS / TARGA 400

280

TSM04D / TSG04D

SKUDO / GLASS / TARGA 600

420

TSM08D

SKUDO 800

540

TSM10D

SKUDO 1000

680

TCM05A

FALKO OC 510

480

TCM08A

FALKO OC 850

720

Esempio 1: Collegamento 2 x Ikaro 500 + 3 x Skudo 400 = 2 x 470 lt/h + 3 * 280 lt/h = 1’780 lt/h, minore

di 2’400: il collegamento è possibile.

Esempio 2: Collegamento di 2 x Falko HW 750 + 3 x Skudo 1000 = 2 x 580 lt/h + 3 * 680 lt/h = 3’200 lt/h,

maggiore di 2’400 lt/h, la portata è eccessiva. Sarà quindi necessario installare due Kit in modo che ogni

kit idraulico rispetti la portata totale.

DISEGNO

Dimensioni in mm, valide per tutti i modelli
