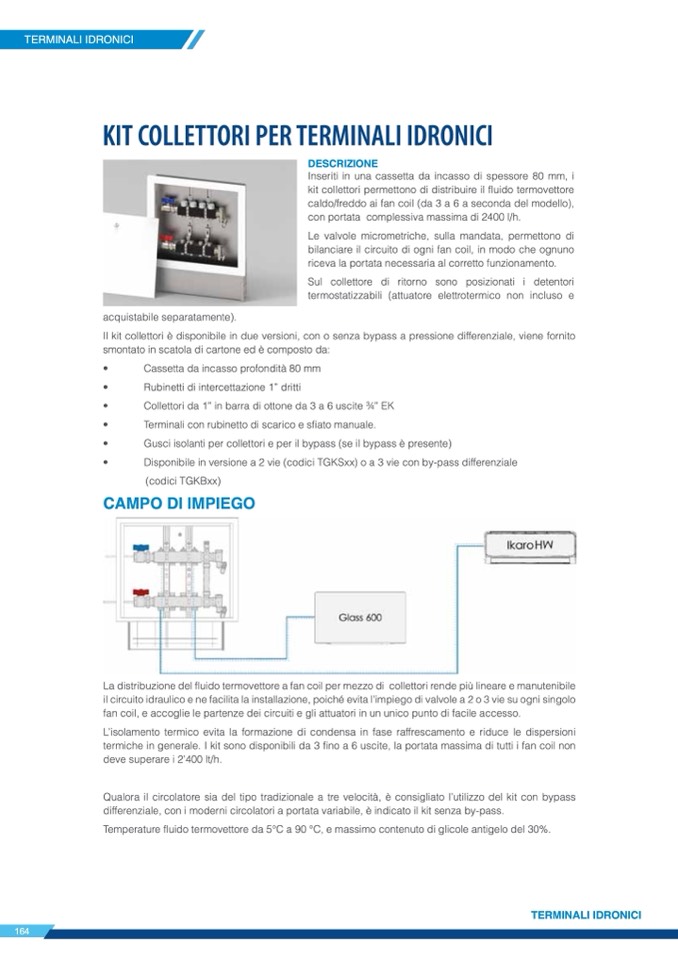

KIT COLLETTORI PER TERMINALI IDRONICI
DESCRIZIONE
Inseriti in una cassetta da incasso di spessore 80 mm, i
kit collettori permettono di distribuire il fluido termovettore
caldo/freddo ai fan coil (da 3 a 6 a seconda del modello),
con portata complessiva massima di 2400 l/h.
Le valvole micrometriche, sulla mandata, permettono di
bilanciare il circuito di ogni fan coil, in modo che ognuno
riceva la portata necessaria al corretto funzionamento.
Sul collettore di ritorno sono posizionati i detentori
termostatizzabili (attuatore elettrotermico non incluso e
acquistabile separatamente).
Il kit collettori è disponibile in due versioni, con o senza bypass a pressione differenziale, viene fornito
smontato in scatola di cartone ed è composto da:
•
Cassetta da incasso profondità 80 mm
•
Rubinetti di intercettazione 1” dritti
•
Collettori da 1” in barra di ottone da 3 a 6 uscite 3⁄4” EK
•
Terminali con rubinetto di scarico e sfiato manuale.
•
Gusci isolanti per collettori e per il bypass (se il bypass è presente)
•
Disponibile in versione a 2 vie (codici TGKSxx) o a 3 vie con by-pass differenziale
(codici TGKBxx)
CAMPO DI IMPIEGO
La distribuzione del fluido termovettore a fan coil per mezzo di collettori rende pi
ù lineare e manutenibile
il circuito idraulico e ne facilita la installazione, poiché evita l’impiego di valvole a 2 o 3 vie su ogni singolo
fan coil, e accoglie le partenze dei circuiti e gli attuatori in un unico punto di facile accesso.
L’isolamento termico evita la formazione di condensa in fase raffrescamento e riduce le dispersioni
termiche in generale. I kit sono disponibili da 3 fino a 6 uscite, la portata massima di tutti i fan coil non
deve superare i 2’400 lt/h.
Qualora il circolatore sia del tipo tradizionale a tre velocità, è consigliato l’utilizzo del kit con bypass
differenziale, con i moderni circolatori a portata variabile, è indicato il kit senza by-pass.
Temperature fluido termovettore da 5°C a 90 °C, e massimo contenuto di glicole antigelo del 30%.
TERMINALI IDRONICI
164
