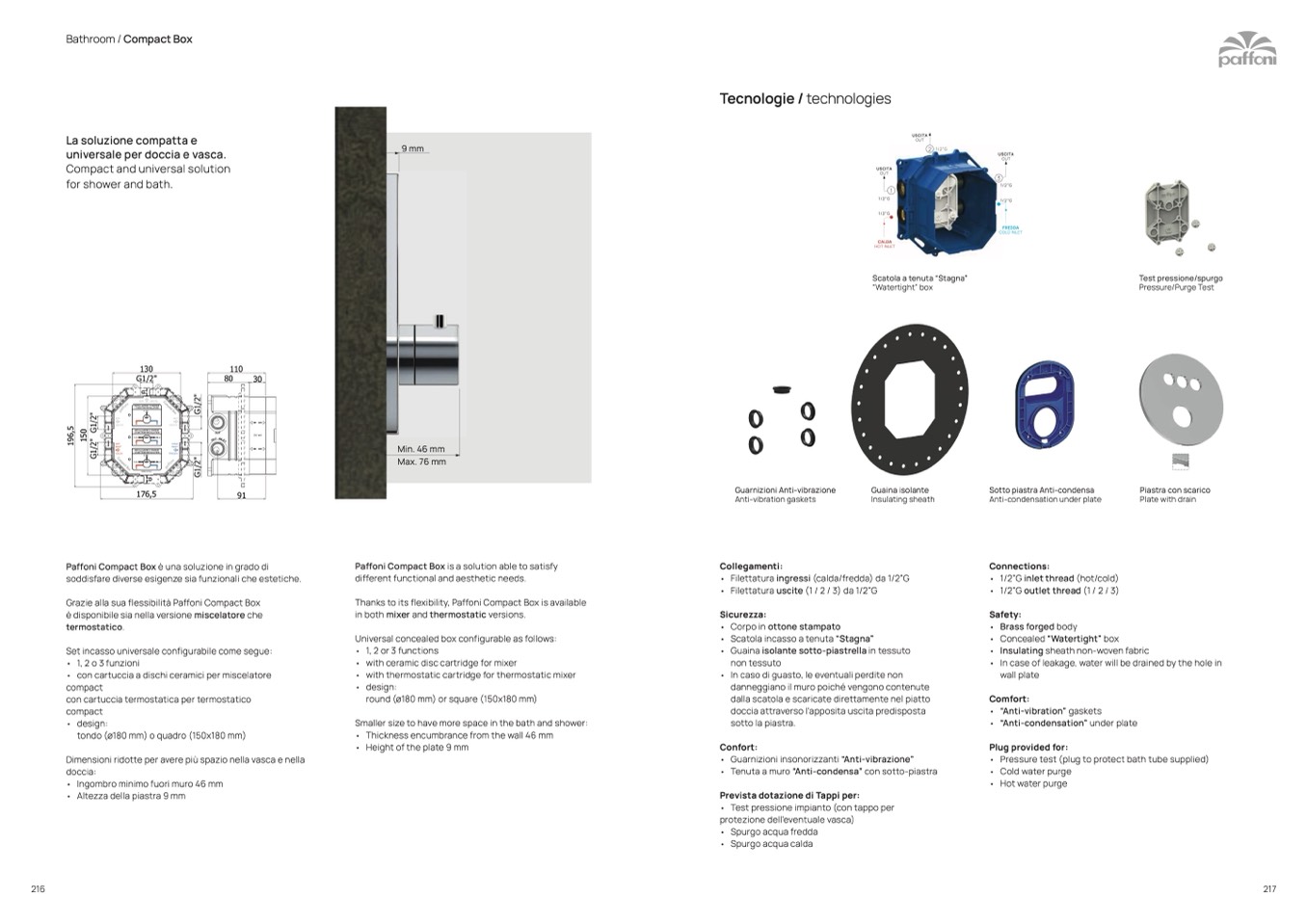

Bathroom / Compact Box

La soluzione compatta e

universale per doccia e vasca.

Compact and universal solution

for shower and bath.

9 mm

Min. 46 mm

Max. 76 mm

Paffoni Compact Box is a solution able to satisfy

different functional and aesthetic needs.

Thanks to its flexibility, Paffoni Compact Box is available

in both mixer and thermostatic versions.

Universal concealed box configurable as follows:

• 1, 2 or 3 functions

• with ceramic disc cartridge for mixer

• with thermostatic cartridge for thermostatic mixer

• design:

round (ø180 mm) or square (150x180 mm)

Smaller size to have more space in the bath and shower:

Tecnologie / technologies

USCITA

USCITA

OUT

130

110

G1/2"

80

OUT

1

1/2”G

1/2”G

CALDA

HOT INLET

Scatola a tenuta “Stagna”

“Watertight” box

Test pressione/spurgo

Pressure/Purge Test

2 1/2”G

USCITA

OUT

3

1/2”G

1/2”G

FREDDA

COLD INLET

Sotto piastra Anti-condensa

Anti-condensation under plate

Connections:

• 1/2”G inlet thread (hot/cold)

• 1/2”G outlet thread (1 / 2 / 3)

Safety:

1

9

6

,

5

1

5

0

G

1

/

2

"

G

1

/

2

"

G

1

/

2

"

G

1

/

2

"

216

217

•

•

Ingombro minimo fuori muro 46 mm

Altezza della piastra 9 mm

•

•

•

Pressure test (plug to protect bath tube supplied)

Cold water purge

Hot water purge

OUT

USCITA

HOT

INLET

CALDA

OUT

USCITA

INSTALLAZIONE 1 FUNZIONE

1 FUNCTION INSTALLATION

1( )

INSTALLAZIONE 2 FUNZIONI

2 FUNCTIONS INSTALLATION

OUT

USCITA

COLD

INLET

30

(30 mm)

91

1( )

( ) 2

INSTALLAZIONE 3 FUNZIONI

3 FUNCTIONS INSTALLATION

FREDDA

1( )

2( )

MADE IN ITALY

( ) 3

176,5

Guarnizioni Anti-vibrazione

Anti-vibration gaskets

Collegamenti:

Guaina isolante

Insulating sheath

Piastra con scarico

Plate with drain

Paffoni Compact Box è una soluzione in grado di

soddisfare diverse esigenze sia funzionali che estetiche.

Grazie alla sua flessibilità Paffoni Compact Box

è disponibile sia nella versione miscelatore che

termostatico.

Set incasso universale configurabile come segue:

• 1, 2 o 3 funzioni

• con cartuccia a dischi ceramici per miscelatore

compact

con cartuccia termostatica per termostatico

compact

• design:

tondo (ø180 mm) o quadro (150x180 mm)

Dimensioni ridotte per avere più spazio nella vasca e nella

doccia:

•

•

Thickness encumbrance from the wall 46 mm

Height of the plate 9 mm

• Filettatura ingressi (calda/fredda) da 1/2”G

• Filettatura uscite (1 / 2 / 3) da 1/2”G

Sicurezza:

• Corpo in ottone stampato

• Scatola incasso a tenuta “Stagna”

• Guaina isolante sotto-piastrella in tessuto

non tessuto

• In caso di guasto, le eventuali perdite non

danneggiano il muro poiché vengono contenute

dalla scatola e scaricate direttamente nel piatto

doccia attraverso l’apposita uscita predisposta

sotto la piastra.

Confort:

• Guarnizioni insonorizzanti “Anti-vibrazione”

• Tenuta a muro “Anti-condensa” con sotto-piastra

Prevista dotazione di Tappi per:

• Test pressione impianto (con tappo per

protezione dell’eventuale vasca)

• Brass forged body

• Concealed “Watertight” box

• Insulating sheath non-woven fabric

• In case of leakage, water will be drained by the hole in

wall plate

Comfort:

• “Anti-vibration” gaskets

• “Anti-condensation” under plate

Plug provided for:

•

•

Spurgo acqua fredda

Spurgo acqua calda
