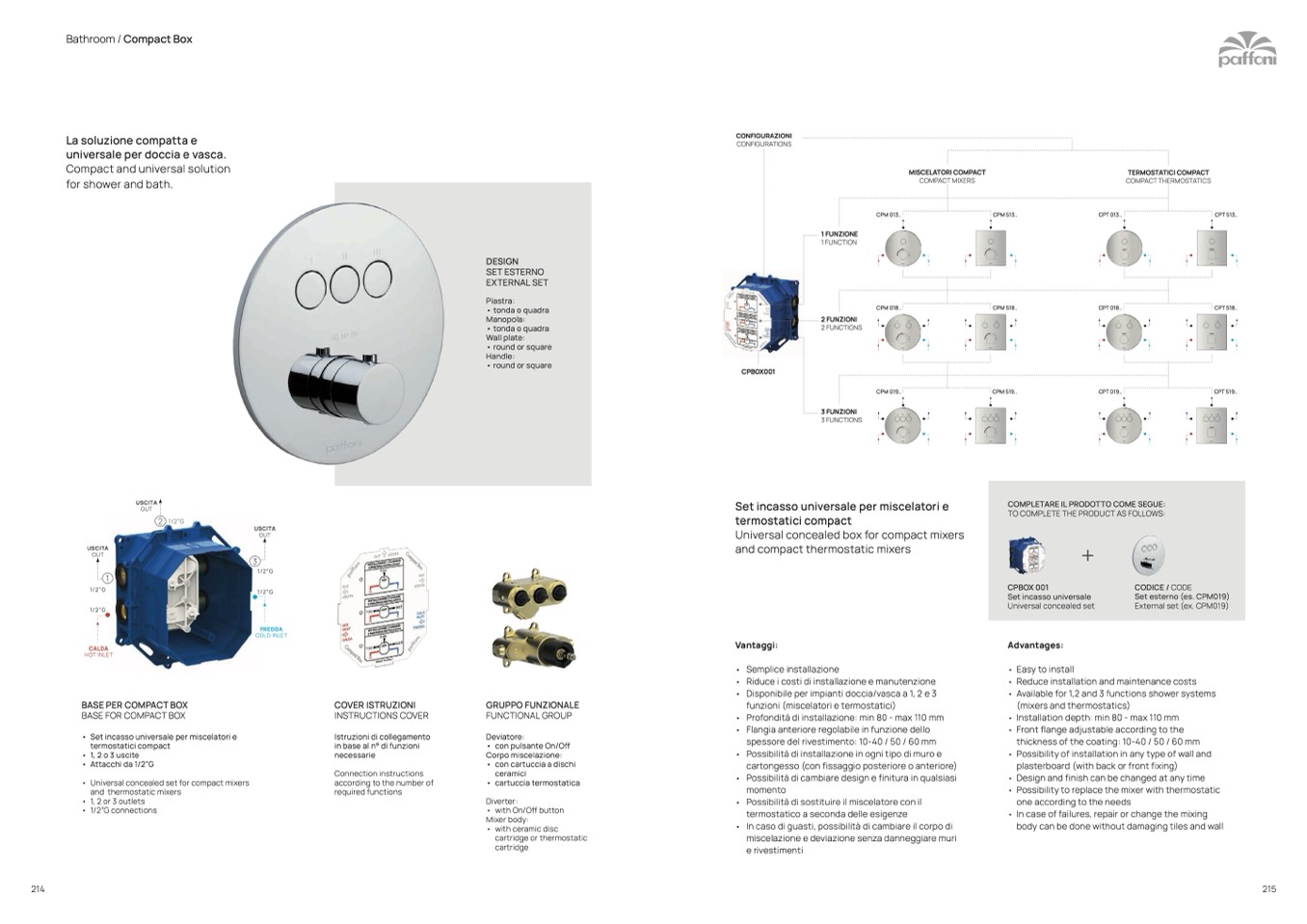

Bathroom / Compact Box

CONFIGURAZIONI

CONFIGURATIONS

La soluzione compatta e

universale per doccia e vasca.

Compact and universal solution

for shower and bath.

MISCELATORI COMPACT

COMPACT MIXERS

DESIGN

SET ESTERNO

EXTERNAL SET

Piastra:

• tonda o quadra

Manopola:

• tonda o quadra

Wall plate:

• round or square

Handle:

• round or square

CPM 013..

CPM 513..

CPM 018..

CPM 518..

CPM 019..

CPM 519..

CPT 013..

CPT 018..

CPT 513..

CPT 518..

CPBOX001

CPT 019..

CPT 519..

USCITA

Set incasso universale per miscelatori e

termostatici compact

Universal concealed box for compact mixers

and compact thermostatic mixers

Vantaggi:

OUT

2 1/2”G

USCITA

OUT

3

1/2”G

1/2”G

FREDDA

COLD INLET

USCITA

OUT

1

1/2”G

1/2”G

CALDA

HOT INLET

Advantages:

214

215

BASE PER COMPACT BOX

BASE FOR COMPACT BOX

COVER ISTRUZIONI

INSTRUCTIONS COVER

Istruzioni di collegamento

in base al n° di funzioni

necessarie

Connection instructions

according to the number of

required functions

GRUPPO FUNZIONALE

FUNCTIONAL GROUP

Deviatore:

• con pulsante On/Off

Corpo miscelazione:

• con cartuccia a dischi

ceramici

• cartuccia termostatica

Diverter:

• with On/Off button

Mixer body:

• with ceramic disc

cartridge or thermostatic

cartridge

•

•

•

•

•

•

•

•

•

Semplice installazione

Riduce i costi di installazione e manutenzione

Disponibile per impianti doccia/vasca a 1, 2 e 3

funzioni (miscelatori e termostatici)

Profondità di installazione: min 80 - max 110 mm

Flangia anteriore regolabile in funzione dello

spessore del rivestimento: 10-40 / 50 / 60 mm

Possibilità di installazione in ogni tipo di muro e

cartongesso (con fissaggio posteriore o anteriore)

Possibilità di cambiare design e finitura in qualsiasi

momento

Possibilità di sostituire il miscelatore con il

termostatico a seconda delle esigenze

In caso di guasti, possibilità di cambiare il corpo di

miscelazione e deviazione senza danneggiare muri

e rivestimenti

•

•

•

•

•

•

•

•

•

Easy to install

Reduce installation and maintenance costs

Available for 1,2 and 3 functions shower systems

(mixers and thermostatics)

Installation depth: min 80 - max 110 mm

Front flange adjustable according to the

thickness of the coating: 10-40 / 50 / 60 mm

Possibility of installation in any type of wall and

plasterboard (with back or front fixing)

Design and finish can be changed at any time

Possibility to replace the mixer with thermostatic

one according to the needs

In case of failures, repair or change the mixing

body can be done without damaging tiles and wall

•

•

•

•

•

•

Set incasso universale per miscelatori e

termostatici compact

1,2o3uscite

Attacchi da 1/2”G

Universal concealed set for compact mixers

and thermostatic mixers

1, 2 or 3 outlets

1/2”G connections

TERMOSTATICI COMPACT

COMPACT THERMOSTATICS

1 FUNZIONE

1 FUNCTION

2 FUNZIONI

2 FUNCTIONS

3 FUNZIONI

3 FUNCTIONS

COMPLETARE IL PRODOTTO COME SEGUE:

TO COMPLETE THE PRODUCT AS FOLLOWS:

+

CPBOX 001

CODICE / CODE

Set esterno (es. CPM019)

External set (ex. CPM019)

Set incasso universale

Universal concealed set
