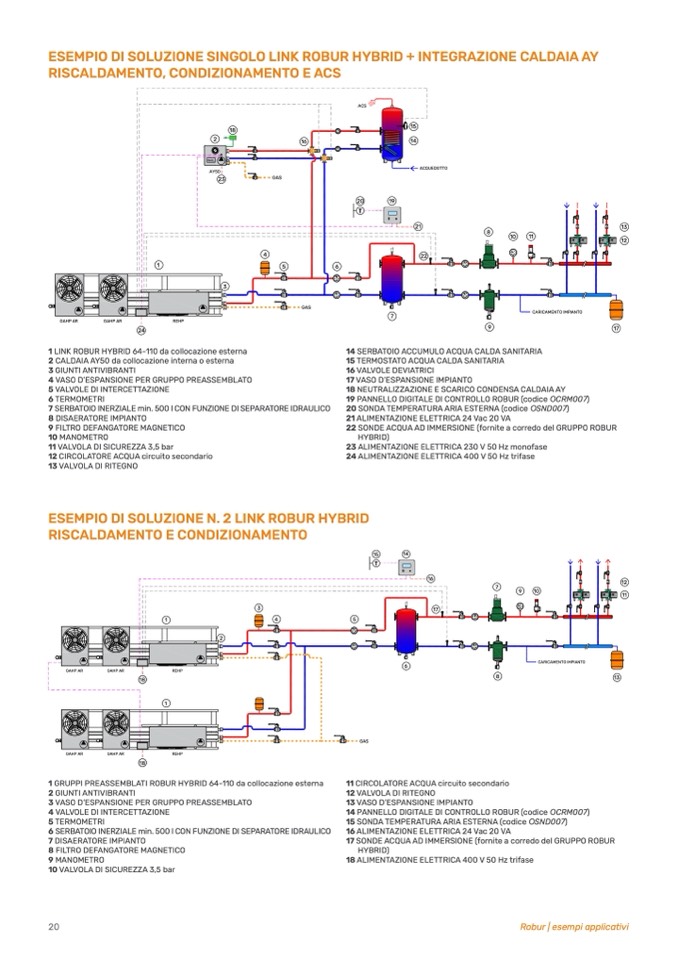

ESEMPIO DI SOLUZIONE SINGOLO LINK ROBUR HYBRID + INTEGRAZIONE CALDAIA AY
RISCALDAMENTO, CONDIZIONAMENTO E ACS
GAHP AR
GAHP AR
REHP
24
9
17
1 LINK ROBUR HYBRID 64-110 da collocazione esterna
2 CALDAIA AY50 da collocazione interna o esterna
3 GIUNTI ANTIVIBRANTI
4 VASO D’ESPANSIONE PER GRUPPO PREASSEMBLATO
5 VALVOLE DI INTERCETTAZIONE
14 SERBATOIO ACCUMULO ACQUA CALDA SANITARIA
15 TERMOSTATO ACQUA CALDA SANITARIA
16 VALVOLE DEVIATRICI
17 VASO D’ESPANSIONE IMPIANTO
18 NEUTRALIZZAZIONE E SCARICO CONDENSA CALDAIA AY
19 PANNELLO DIGITALE DI CONTROLLO ROBUR (codice OCRM007)
20 SONDA TEMPERATURA ARIA ESTERNA (codice OSND007)
21 ALIMENTAZIONE ELETTRICA 24 Vac 20 VA
22 SONDE ACQUA AD IMMERSIONE (fornite a corredo del GRUPPO ROBUR
HYBRID)
23 ALIMENTAZIONE ELETTRICA 230 V 50 Hz monofase
24 ALIMENTAZIONE ELETTRICA 400 V 50 Hz trifase
6 TERMOMETRI
7 SERBATOIO INERZIALE min. 500 l CON FUNZIONE DI SEPARATORE IDRAULICO
8 DISAERATORE IMPIANTO
9 FILTRO DEFANGATORE MAGNETICO
10 MANOMETRO
11 VALVOLA DI SICUREZZA 3,5 bar
12 CIRCOLATORE ACQUA circuito secondario
13 VALVOLA DI RITEGNO
18
2
INAIL
AY50
23
16
ACS
20
15
14
4
1
5
6
ESEMPIO DI SOLUZIONE N. 2 LINK ROBUR HYBRID
RISCALDAMENTO E CONDIZIONAMENTO
GAHP AR
GAHP AR
GAHP AR
GAHP AR
18
18
REHP
REHP
CARICAMENTO IMPIANTO
8
13
3
3
1
4
5
1
1 GRUPPI PREASSEMBLATI ROBUR HYBRID 64-110 da collocazione esterna
2 GIUNTI ANTIVIBRANTI
3 VASO D’ESPANSIONE PER GRUPPO PREASSEMBLATO
4 VALVOLE DI INTERCETTAZIONE
5 TERMOMETRI
6 SERBATOIO INERZIALE min. 500 l CON FUNZIONE DI SEPARATORE IDRAULICO
7 DISAERATORE IMPIANTO
8 FILTRO DEFANGATORE MAGNETICO
9 MANOMETRO
10 VALVOLA DI SICUREZZA 3,5 bar
20
Robur | esempi applicativi
2
GAS
GAS
19
7
21
22
8
10
11
CARICAMENTO IMPIANTO
13
12
ACQUEDOTTO
15
14
6
GAS
11 CIRCOLATORE ACQUA circuito secondario
12 VALVOLA DI RITEGNO
13 VASO D’ESPANSIONE IMPIANTO
14 PANNELLO DIGITALE DI CONTROLLO ROBUR (codice OCRM007)
15 SONDA TEMPERATURA ARIA ESTERNA (codice OSND007)
16 ALIMENTAZIONE ELETTRICA 24 Vac 20 VA
17 SONDE ACQUA AD IMMERSIONE (fornite a corredo del GRUPPO ROBUR
HYBRID)
18 ALIMENTAZIONE ELETTRICA 400 V 50 Hz trifase
16
17
7
9
10
12
11
