P. 14

Pompe di calore

eHPoca

Larghezza

505 mm

Altezza

900 mm

Profondità

300 mm

Unità interna con

dimensioni contenute.

Solo 30 cm di

profondità.

Elevato range di

potenze disponibili

fino a 32 kW di potenza

massima.

Gestione remota

via WIFI

Massima classe

energetica A+++

(gr. 9-12-15)

Modulo idraulico interno collegato

all’unità esterna attraverso linee

frigorifere.

Ideale per :

• Uffici, dove non è necessaria la

produzione di acqua calda sanitaria.

• Ville, grazie all’abbinamento ad un

accumulo di acqua calda sanitaria

di adeguate dimensioni atte a

soddisfare elevati fabbisogni.

• Impianti plurifamiliari centralizzati

grazie al suo elevato range di potenza

fino a 32 kW per unità, possibilità di

installazione di più unità in cascata

e alla disponibilità di accumuli per

acqua calda sanitaria di capacità

adatti per pluri utenze.

P. 15

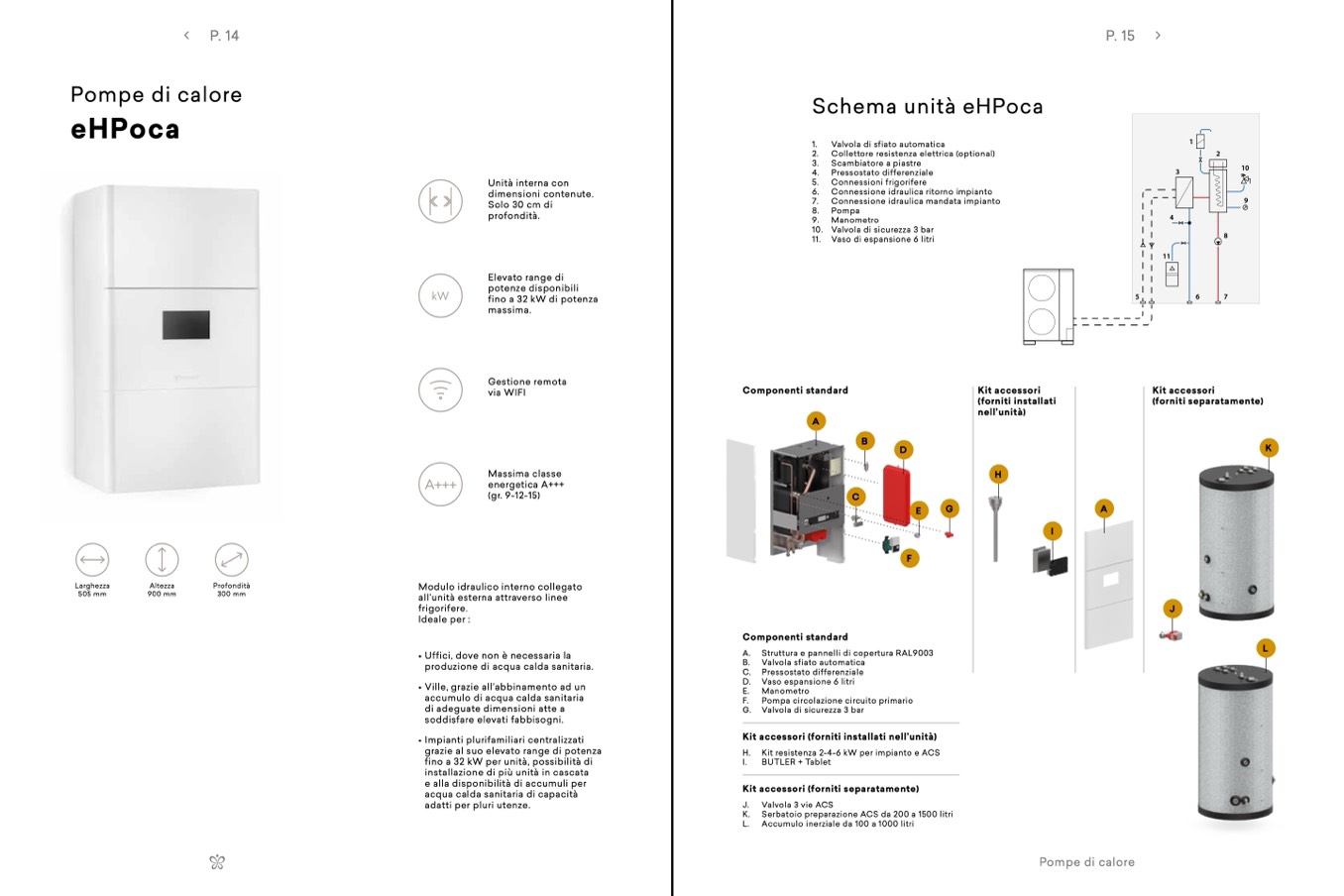

Schema unità eHPoca

1.

Valvola di sfiato automatica

2. Collettore resistenza elettrica (optional)

3. Scambiatore a piastre

4. Pressostato differenziale

5. Connessioni frigorifere

6. Connessione idraulica ritorno impianto

7. Connessione idraulica mandata impianto

8. Pompa

9. Manometro

10. Valvola di sicurezza 3 bar

11. Vaso di espansione 6 litri

1

2

3

4

11

10

9

8

5

6

7

Componenti standard

A

B

D

C

E

Kit accessori

(forniti separatamente)

Kit accessori

(forniti installati

nell’unità)

H

G

A

I

F

K

J

Componenti standard

L

A. Struttura e pannelli di copertura RAL9003

B. Valvola sfiato automatica

C. Pressostato differenziale

D. Vaso espansione 6 litri

E. Manometro

F. Pompa circolazione circuito primario

G. Valvola di sicurezza 3 bar

Kit accessori (forniti installati nell’unità)

H. Kit resistenza 2-4-6 kW per impianto e ACS

I.

BUTLER + Tablet

Kit accessori (forniti separatamente)

J. Valvola 3 vie ACS

K. Serbatoio preparazione ACS da 200 a 1500 litri

L. Accumulo inerziale da 100 a 1000 litri

Pompe di calore
