P. 16

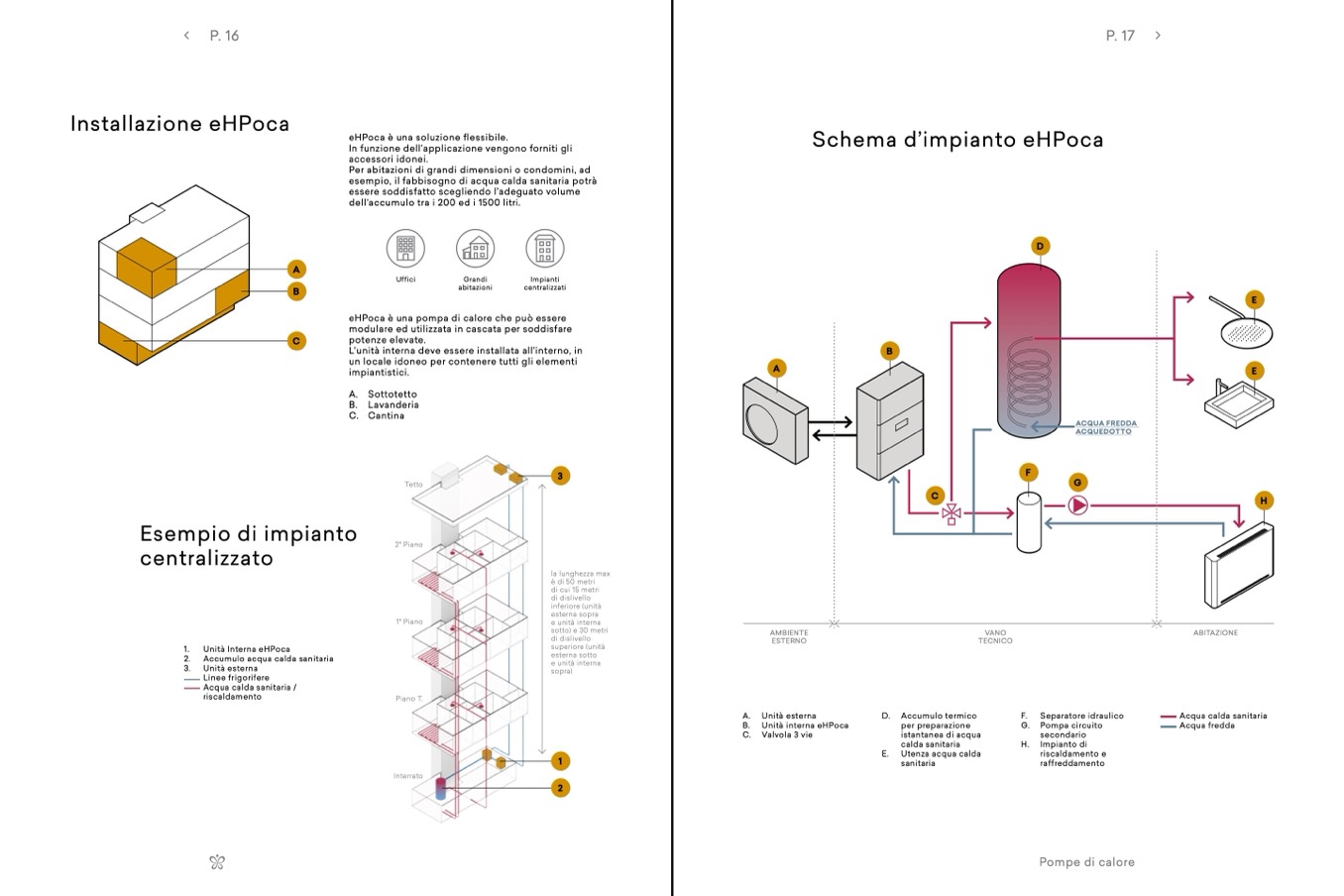

Installazione eHPoca

A

B

C

eHPoca è una soluzione flessibile.

In funzione dell’applicazione vengono forniti gli

accessori idonei.

Per abitazioni di grandi dimensioni o condomini, ad

esempio, il fabbisogno di acqua calda sanitaria potrà

essere soddisfatto scegliendo l’adeguato volume

dell’accumulo tra i 200 ed i 1500 litri.

Uffici

Grandi

Impianti

abitazioni

centralizzati

eHPoca è una pompa di calore che può essere

modulare ed utilizzata in cascata per soddisfare

potenze elevate.

L’unità interna deve essere installata all’interno, in

un locale idoneo per contenere tutti gli elementi

impiantistici.

A. Sottotetto

B. Lavanderia

C. Cantina

Tetto

2° Piano

1° Piano

Piano T.

Interrato

3

la lunghezza max

è di 50 metri

di cui 15 metri

di dislivello

inferiore (unità

esterna sopra

e unità interna

sotto) e 30 metri

di dislivello

superiore (unità

esterna sotto

e unità interna

sopra)

1

2

Esempio di impianto

centralizzato

1.

Unità Interna eHPoca

2. Accumulo acqua calda sanitaria

3. Unità esterna

Linee frigorifere

Acqua calda sanitaria /

riscaldamento

P. 17

Schema d’impianto eHPoca

D

B

E

E

H

A

ACQUA FREDDA

ACQUEDOTTO

F

G

C

AMBIENTE

ESTERNO

A. Unità esterna

B. Unità interna eHPoca

C. Valvola 3 vie

VANO

TECNICO

ABITAZIONE

D.

E.

Accumulo termico

per preparazione

istantanea di acqua

calda sanitaria

Utenza acqua calda

sanitaria

F. Separatore idraulico

G. Pompa circuito

secondario

H. Impianto di

riscaldamento e

raffreddamento

Acqua calda sanitaria

Acqua fredda

Pompe di calore
