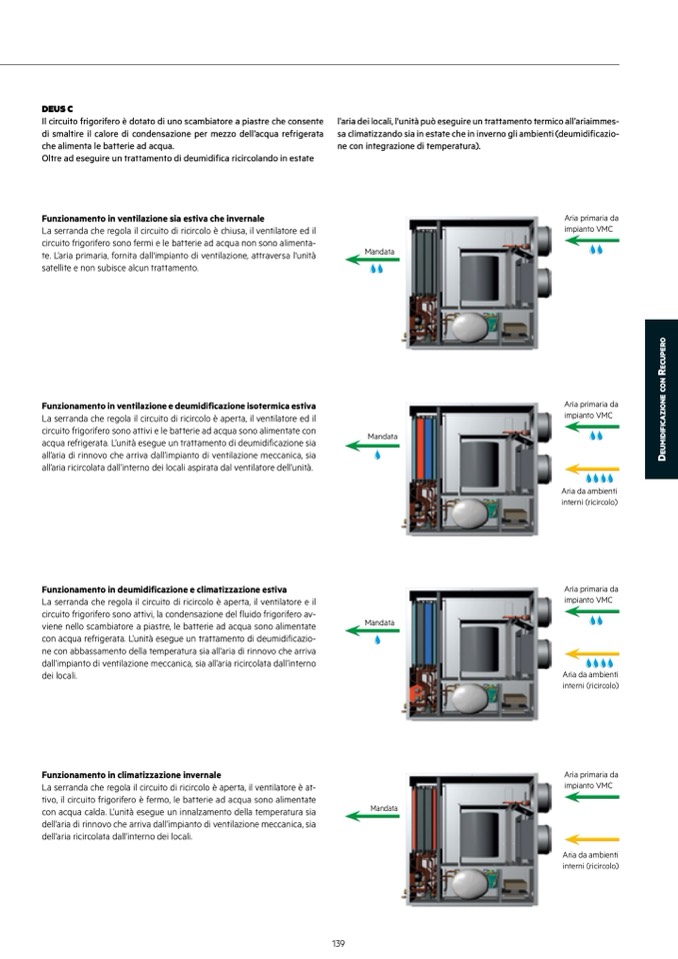

DEUS C

Il circuito frigorifero è dotato di uno scambiatore a piastre che consente

di smaltire il calore di condensazione per mezzo dell’acqua refrigerata

che alimenta le batterie ad acqua.

Oltre ad eseguire un trattamento di deumidifica ricircolando in estate

Funzionamento in ventilazione sia estiva che invernale

La serranda che regola il circuito di ricircolo è chiusa, il ventilatore ed il

circuito frigorifero sono fermi e le batterie ad acqua non sono alimenta-

te. L’aria primaria, fornita dall'impianto di ventilazione, attraversa l'unità

satellite e non subisce alcun trattamento.

Funzionamento in ventilazione e deumidificazione isotermica estiva

La serranda che regola il circuito di ricircolo è aperta, il ventilatore ed il

circuito frigorifero sono attivi e le batterie ad acqua sono alimentate con

acqua refrigerata. L’unit

à esegue un trattamento di deumidificazione sia

all’aria di rinnovo che arriva dall’impianto di ventilazione meccanica, sia

all’aria ricircolata dall’interno dei locali aspirata dal ventilatore dell’unità.

Funzionamento in deumidificazione e climatizzazione estiva

La serranda che regola il circuito di ricircolo è aperta, il ventilatore e il

circuito frigorifero sono attivi, la condensazione del fluido frigorifero av-

viene nello scambiatore a piastre, le batterie ad acqua sono alimentate

con acqua refrigerata. L’unità esegue un trattamento di deumidificazio-

ne con abbassamento della temperatura sia all’aria di rinnovo che arriva

dall’impianto di ventilazione meccanica, sia all’aria ricircolata dall’interno

dei locali.

Funzionamento in climatizzazione invernale

La serranda che regola il circuito di ricircolo

è aperta, il ventilatore è at-

tivo, il circuito frigorifero è fermo, le batterie ad acqua sono alimentate

con acqua calda. L’unità esegue un innalzamento della temperatura sia

dell’aria di rinnovo che arriva dall’impianto di ventilazione meccanica, sia

dell’aria ricircolata dall’interno dei locali.

l’aria dei locali, l'unità può eseguire un trattamento termico all’ariaimmes-

sa climatizzando sia in estate che in inverno gli ambienti (deumidificazio-

ne con integrazione di temperatura).

Mandata

Aria primaria da

impianto VMC

Mandata

Aria primaria da

impianto VMC

Aria da ambienti

interni (ricircolo)

Aria primaria da

impianto VMC

Aria da ambienti

interni (ricircolo)

Aria primaria da

impianto VMC

Aria da ambienti

interni (ricircolo)

Mandata

Mandata
