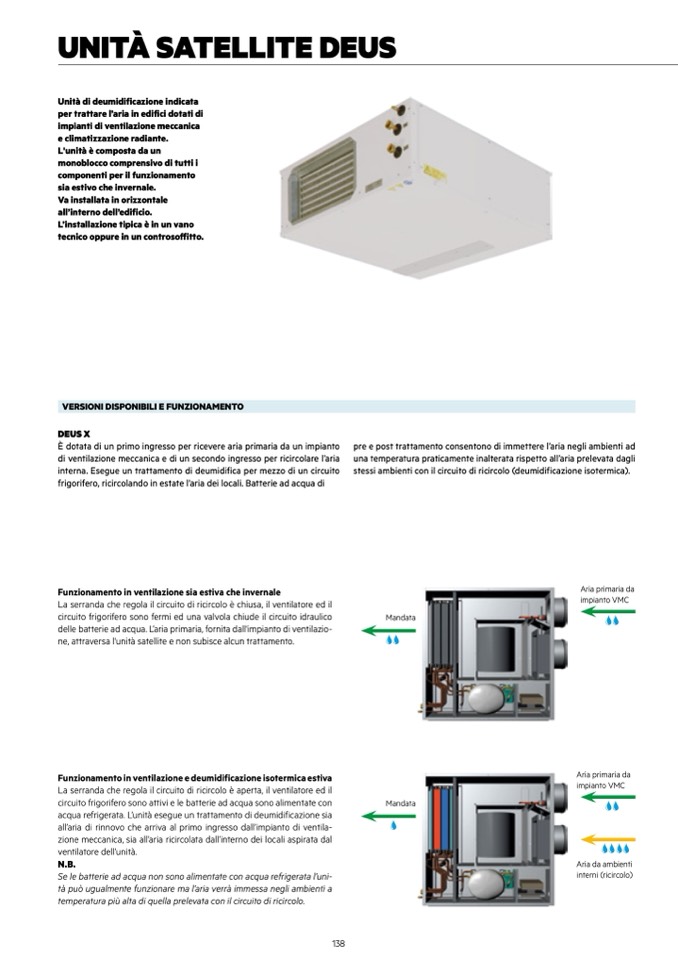

UNITÀ SATELLITE DEUS
Unità di deumidificazione indicata
per trattare l’aria in edifici dotati di
impianti di ventilazione meccanica
e climatizzazione radiante.
L'unità è composta da un
monoblocco comprensivo di tutti i
componenti per il funzionamento
sia estivo che invernale.
Va installata in orizzontale
all’interno dell’edificio.
L’installazione tipica è in un vano
tecnico oppure in un controsoffitto.
VERSIONI DISPONIBILI E FUNZIONAMENTO
DEUS X
È dotata di un primo ingresso per ricevere aria primaria da un impianto
di ventilazione meccanica e di un secondo ingresso per ricircolare l’aria
interna. Esegue un trattamento di deumidifica per mezzo di un circuito
frigorifero, ricircolando in estate l’aria dei locali. Batterie ad acqua di
Funzionamento in ventilazione sia estiva che invernale
La serranda che regola il circuito di ricircolo è chiusa, il ventilatore ed il
circuito frigorifero sono fermi ed una valvola chiude il circuito idraulico
delle batterie ad acqua. L’aria primaria, fornita dall'impianto di ventilazio-
ne, attraversa l'unità satellite e non subisce alcun trattamento.
Funzionamento in ventilazione e deumidificazione isotermica estiva
La serranda che regola il circuito di ricircolo è aperta, il ventilatore ed il
circuito frigorifero sono attivi e le batterie ad acqua sono alimentate con
acqua refrigerata. L’unità esegue un trattamento di deumidificazione sia
all’aria di rinnovo che arriva al primo ingresso dall’impianto di ventila-
zione meccanica, sia all’aria ricircolata dall’interno dei locali aspirata dal
ventilatore dell’unità.
N.B.
Se le batterie ad acqua non sono alimentate con acqua refrigerata l’uni-
tà può ugualmente funzionare ma l’aria verrà immessa negli ambienti a
temperatura più alta di quella prelevata con il circuito di ricircolo.
pre e post trattamento consentono di immettere l’aria negli ambienti ad
una temperatura praticamente inalterata rispetto all’aria prelevata dagli
stessi ambienti con il circuito di ricircolo (deumidificazione isotermica).
Aria primaria da
impianto VMC
Mandata
Mandata
Aria primaria da
impianto VMC
Aria da ambienti
interni (ricircolo)
138
