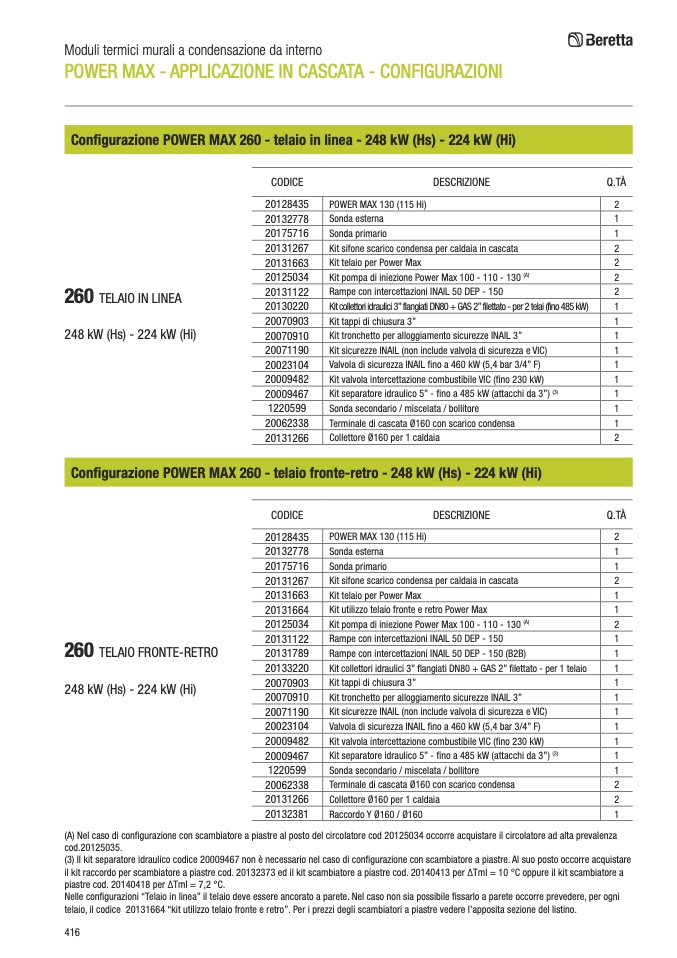

Moduli termici murali a condensazione da interno

POWER MAX - APPLICAZIONE IN CASCATA - CONFIGURAZIONI

Configurazione POWER MAX 260 - telaio in linea - 248 kW (Hs) - 224 kW (Hi)

260

TELAIO IN LINEA

248 kW (Hs) - 224 kW (Hi)

CODICE

20128435

20132778

20175716

20131267

20131663

20125034

20131122

20130220

20070903

20070910

20071190

20023104

20009482

20009467

1220599

20062338

20131266

DESCRIZIONE

Q.TÀ

POWER MAX 130 (115 Hi)

2

Sonda esterna

1

Sonda primario

1

Kit sifone scarico condensa per caldaia in cascata

2

Kit telaio per Power Max

2

Kit pompa di iniezione Power Max 100 - 110 - 130

(A)

2

Rampe con intercettazioni INAIL 50 DEP - 150

2

Kit collettori idraulici 3” flangiati DN80 + GAS 2” filettato - per 2 telai (fino 485 kW)

1

Kit tappi di chiusura 3”

1

Kit tronchetto per alloggiamento sicurezze INAIL 3”

1

Kit sicurezze INAIL (non include valvola di sicurezza e VIC)

1

Valvola di sicurezza INAIL fino a 460 kW (5,4 bar 3/4” F)

1

Kit valvola intercettazione combustibile VIC (fino 230 kW)

1

Kit separatore idraulico 5” - fino a 485 kW (attacchi da 3”)

(3)

1

Sonda secondario / miscelata / bollitore

1

Terminale di cascata Ø160 con scarico condensa

1

Collettore Ø160 per 1 caldaia

2

Configurazione POWER MAX 260 - telaio fronte-retro - 248 kW (Hs) - 224 kW (Hi)

260

TELAIO FRONTE-RETRO

248 kW (Hs) - 224 kW (Hi)

CODICE

20128435

20132778

20175716

20131267

20131663

20131664

20125034

20131122

20131789

20133220

20070903

20070910

20071190

20023104

20009482

20009467

1220599

20062338

20131266

20132381

DESCRIZIONE

Q.TÀ

POWER MAX 130 (115 Hi)

2

Sonda esterna

1

Sonda primario

1

Kit sifone scarico condensa per caldaia in cascata

2

Kit telaio per Power Max

1

Kit utilizzo telaio fronte e retro Power Max

1

Kit pompa di iniezione Power Max 100 - 110 - 130

(A)

2

Rampe con intercettazioni INAIL 50 DEP - 150

1

Rampe con intercettazioni INAIL 50 DEP - 150 (B2B)

1

Kit collettori idraulici 3” flangiati DN80 + GAS 2” filettato - per 1 telaio

1

Kit tappi di chiusura 3”

1

Kit tronchetto per alloggiamento sicurezze INAIL 3”

1

Kit sicurezze INAIL (non include valvola di sicurezza e VIC)

1

Valvola di sicurezza INAIL fino a 460 kW (5,4 bar 3/4” F)

1

Kit valvola intercettazione combustibile VIC (fino 230 kW)

1

Kit separatore idraulico 5” - fino a 485 kW (attacchi da 3”)

(3)

1

Sonda secondario / miscelata / bollitore

1

Terminale di cascata Ø160 con scarico condensa

2

Collettore Ø160 per 1 caldaia

2

Raccordo Y Ø160 / Ø160

1

(A) Nel caso di configurazione con scambiatore a piastre al posto del circolatore cod 20125034 occorre acquistare il circolatore ad alta prevalenza

cod.20125035.

(3) Il kit separatore idraulico codice 20009467 non è necessario nel caso di configurazione con scambiatore a piastre. Al suo posto occorre acquistare

il kit raccordo per scambiatore a piastre cod. 20132373 ed il kit scambiatore a piastre cod. 20140413 per ∆Tml = 10 °C oppure il kit scambiatore a

piastre cod. 20140418 per ∆Tml = 7,2 °C.

Nelle configurazioni “Telaio in linea” il telaio deve essere ancorato a parete. Nel caso non sia possibile fissarlo a parete occorre prevedere, per ogni

telaio, il codice 20131664 “kit utilizzo telaio fronte e retro”. Per i prezzi degli scambiatori a piastre vedere l’apposita sezione del listino.
