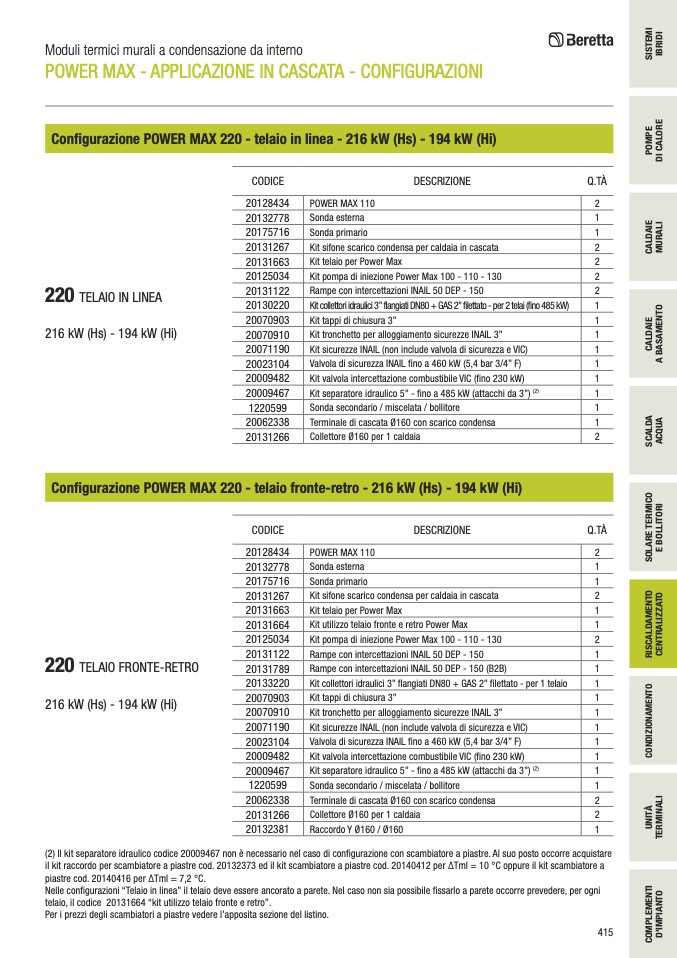

Moduli termici murali a condensazione da interno

POWER MAX - APPLICAZIONE IN CASCATA - CONFIGURAZIONI

Configurazione POWER MAX 220 - telaio in linea - 216 kW (Hs) - 194 kW (Hi)

220

TELAIO IN LINEA

216 kW (Hs) - 194 kW (Hi)

CODICE

20128434

20132778

20175716

20131267

20131663

20125034

20131122

20130220

20070903

20070910

20071190

20023104

20009482

20009467

1220599

20062338

20131266

DESCRIZIONE

Q.TÀ

POWER MAX 110

2

Sonda esterna

1

Sonda primario

1

Kit sifone scarico condensa per caldaia in cascata

2

Kit telaio per Power Max

2

Kit pompa di iniezione Power Max 100 - 110 - 130

2

Rampe con intercettazioni INAIL 50 DEP - 150

2

Kit collettori idraulici 3” flangiati DN80 + GAS 2” filettato - per 2 telai (fino 485 kW)

1

Kit tappi di chiusura 3”

1

Kit tronchetto per alloggiamento sicurezze INAIL 3”

1

Kit sicurezze INAIL (non include valvola di sicurezza e VIC)

1

Valvola di sicurezza INAIL fino a 460 kW (5,4 bar 3/4” F)

1

Kit valvola intercettazione combustibile VIC (fino 230 kW)

1

Kit separatore idraulico 5” - fino a 485 kW (attacchi da 3”)

(2)

1

Sonda secondario / miscelata / bollitore

1

Terminale di cascata Ø160 con scarico condensa

1

Collettore Ø160 per 1 caldaia

2

Configurazione POWER MAX 220 - telaio fronte-retro - 216 kW (Hs) - 194 kW (Hi)

220

TELAIO FRONTE-RETRO

216 kW (Hs) - 194 kW (Hi)

CODICE

20128434

20132778

20175716

20131267

20131663

20131664

20125034

20131122

20131789

20133220

20070903

20070910

20071190

20023104

20009482

20009467

1220599

20062338

20131266

20132381

DESCRIZIONE

Q.TÀ

POWER MAX 110

2

Sonda esterna

1

Sonda primario

1

Kit sifone scarico condensa per caldaia in cascata

2

Kit telaio per Power Max

1

Kit utilizzo telaio fronte e retro Power Max

1

Kit pompa di iniezione Power Max 100 - 110 - 130

2

Rampe con intercettazioni INAIL 50 DEP - 150

1

Rampe con intercettazioni INAIL 50 DEP - 150 (B2B)

1

Kit collettori idraulici 3” flangiati DN80 + GAS 2” filettato - per 1 telaio

1

Kit tappi di chiusura 3”

1

Kit tronchetto per alloggiamento sicurezze INAIL 3”

1

Kit sicurezze INAIL (non include valvola di sicurezza e VIC)

1

Valvola di sicurezza INAIL fino a 460 kW (5,4 bar 3/4” F)

1

Kit valvola intercettazione combustibile VIC (fino 230 kW)

1

Kit separatore idraulico 5” - fino a 485 kW (attacchi da 3”)

(2)

1

Sonda secondario / miscelata / bollitore

1

Terminale di cascata Ø160 con scarico condensa

2

Collettore Ø160 per 1 caldaia

2

Raccordo Y Ø160 / Ø160

1

(2) Il kit separatore idraulico codice 20009467 non è necessario nel caso di configurazione con scambiatore a piastre. Al suo posto occorre acquistare

il kit raccordo per scambiatore a piastre cod. 20132373 ed il kit scambiatore a piastre cod. 20140412 per ∆Tml = 10 °C oppure il kit scambiatore a

piastre cod. 20140416 per ∆Tml = 7,2 °C.

Nelle configurazioni “Telaio in linea” il telaio deve essere ancorato a parete. Nel caso non sia possibile fissarlo a parete occorre prevedere, per ogni

telaio, il codice 20131664 “kit utilizzo telaio fronte e retro”.

Per i prezzi degli scambiatori a piastre vedere l’apposita sezione del listino.

415
