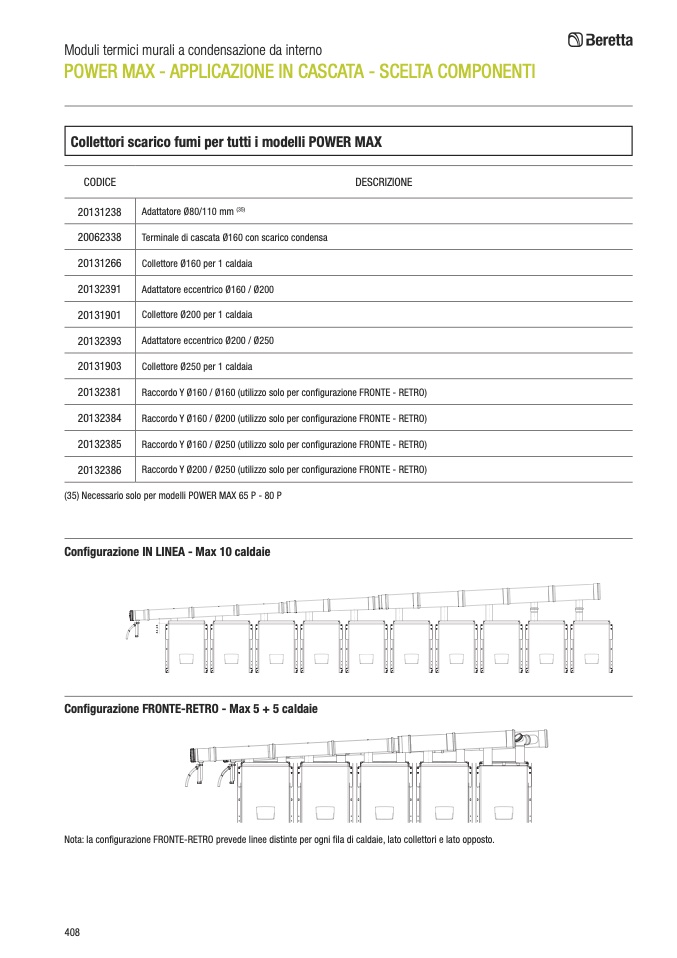

Moduli termici murali a condensazione da interno

POWER MAX - APPLICAZIONE IN CASCATA - SCELTA COMPONENTI

CODICE

20131238

20062338

20131266

20132391

20131901

20132393

20131903

20132381

20132384

20132385

20132386

DESCRIZIONE

Adattatore Ø80/110 mm

(35)

Terminale di cascata Ø160 con scarico condensa

Collettore Ø160 per 1 caldaia

Adattatore eccentrico Ø160 / Ø200

Collettore Ø200 per 1 caldaia

Adattatore eccentrico Ø200 / Ø250

Collettore Ø250 per 1 caldaia

Raccordo Y Ø160 / Ø160 (utilizzo solo per configurazione FRONTE - RETRO)

Raccordo Y Ø160 / Ø200 (utilizzo solo per configurazione FRONTE - RETRO)

Raccordo Y Ø160 / Ø250 (utilizzo solo per configurazione FRONTE - RETRO)

Raccordo Y Ø200 / Ø250 (utilizzo solo per configurazione FRONTE - RETRO)

(35) Necessario solo per modelli POWER MAX 65 P - 80 P

Configurazione IN LINEA - Max 10 caldaie

Configurazione FRONTE-RETRO - Max 5 + 5 caldaie

Nota: la configurazione FRONTE-RETRO prevede linee distinte per ogni fila di caldaie, lato collettori e lato opposto.

408

Collettori scarico fumi per tutti i modelli POWER MAX

8

4

,

2

8
