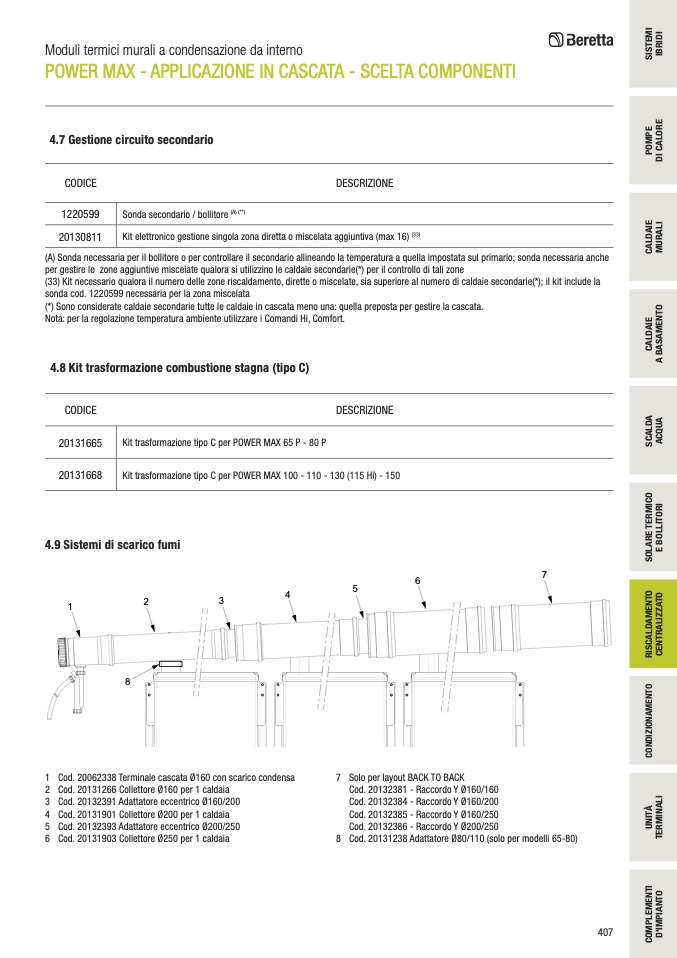

Moduli termici murali a condensazione da interno

POWER MAX - APPLICAZIONE IN CASCATA - SCELTA COMPONENTI

4.7 Gestione circuito secondario

CODICE

1220599

20130811

DESCRIZIONE

Sonda secondario / bollitore

(A) (**)

Kit elettronico gestione singola zona diretta o miscelata aggiuntiva (max 16)

(33)

(A) Sonda necessaria per il bollitore o per controllare il secondario allineando la temperatura a quella impostata sul primario; sonda necessaria anche

per gestire le zone aggiuntive miscelate qualora si utilizzino le caldaie secondarie(*) per il controllo di tali zone

(33) Kit necessario qualora il numero delle zone riscaldamento, dirette o miscelate, sia superiore al numero di caldaie secondarie(*); il kit include la

sonda cod. 1220599 necessaria per la zona miscelata

(*) Sono considerate caldaie secondarie tutte le caldaie in cascata meno una: quella preposta per gestire la cascata.

Nota: per la regolazione temperatura ambiente utilizzare i Comandi Hi, Comfort.

4.8 Kit trasformazione combustione stagna (tipo C)

CODICE

20131665

20131668

DESCRIZIONE

Kit trasformazione tipo C per POWER MAX 65 P - 80 P

Kit trasformazione tipo C per POWER MAX 100 - 110 - 130 (115 Hi) - 150

4.9 Sistemi di scarico fumi

1

2

3

8

4

5

6

7

1 Cod. 20062338 Terminale cascata Ø160 con scarico condensa

2 Cod. 20131266 Collettore Ø160 per 1 caldaia

3 Cod. 20132391 Adattatore eccentrico Ø160/200

4 Cod. 20131901 Collettore Ø200 per 1 caldaia

5 Cod. 20132393 Adattatore eccentrico Ø200/250

6 Cod. 20131903 Collettore Ø250 per 1 caldaia

7 Solo per layout BACK TO BACK

Cod. 20132381 - Raccordo Y Ø160/160

Cod. 20132384 - Raccordo Y Ø160/200

Cod. 20132385 - Raccordo Y Ø160/250

Cod. 20132386 - Raccordo Y Ø200/250

8 Cod. 20131238 Adattatore Ø80/110 (solo per modelli 65-80)
