Pins

1- 2

2- 3

4

5- 6

6- 7

8- 9

9 - 10

11 - 12

13 - 14

15 - 16

17 - 18

Descrizione

Opzione

755882

755881 - 755882

2 x 755825

755825

04.2021

85

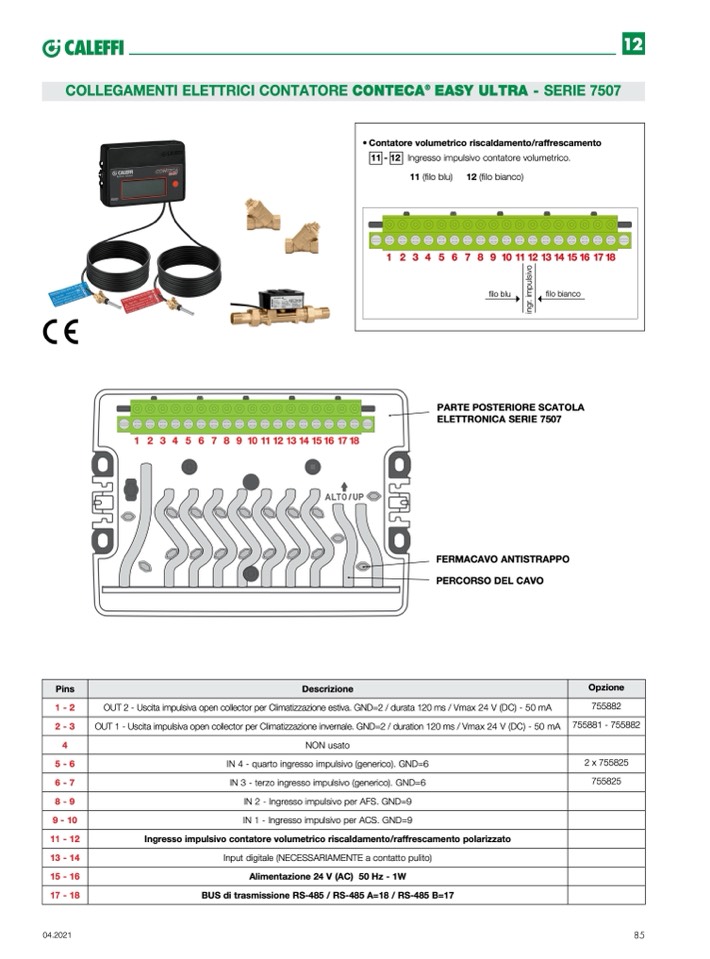

COLLEGAMENTI ELETTRICI CONTATORE CONTECA

®

EASY ULTRA - SERIE 7507

• Contatore volumetrico riscaldamento/raffrescamento

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18

OUT 2 - Uscita impulsiva open collector per Climatizzazione estiva. GND=2 / durata 120 ms / Vmax 24 V (DC) - 50 mA

OUT 1 - Uscita impulsiva open collector per Climatizzazione invernale. GND=2 / duration 120 ms / Vmax 24 V (DC) - 50 mA

NON usato

IN 4 - quarto ingresso impulsivo (generico). GND=6

IN 3 - terzo ingresso impulsivo (generico). GND=6

IN 2 - Ingresso impulsivo per AFS. GND=9

IN 1 - Ingresso impulsivo per ACS. GND=9

Ingresso impulsivo contatore volumetrico riscaldamento/raffrescamento polarizzato

Input digitale (NECESSARIAMENTE a contatto pulito)

Alimentazione 24 V (AC) 50 Hz - 1W

BUS di trasmissione RS-485 / RS-485 A=18 / RS-485 B=17

11 - 12 Ingresso impulsivo contatore volumetrico.

11 (filo blu) 12 (filo bianco)

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18

o

v

i

s

l

u

p

m

filo blu

filo bianco

i

.

r

g

n

i

PARTE POSTERIORE SCATOLA

ELETTRONICA SERIE 7507

FERMACAVO ANTISTRAPPO

PERCORSO DEL CAVO

12
