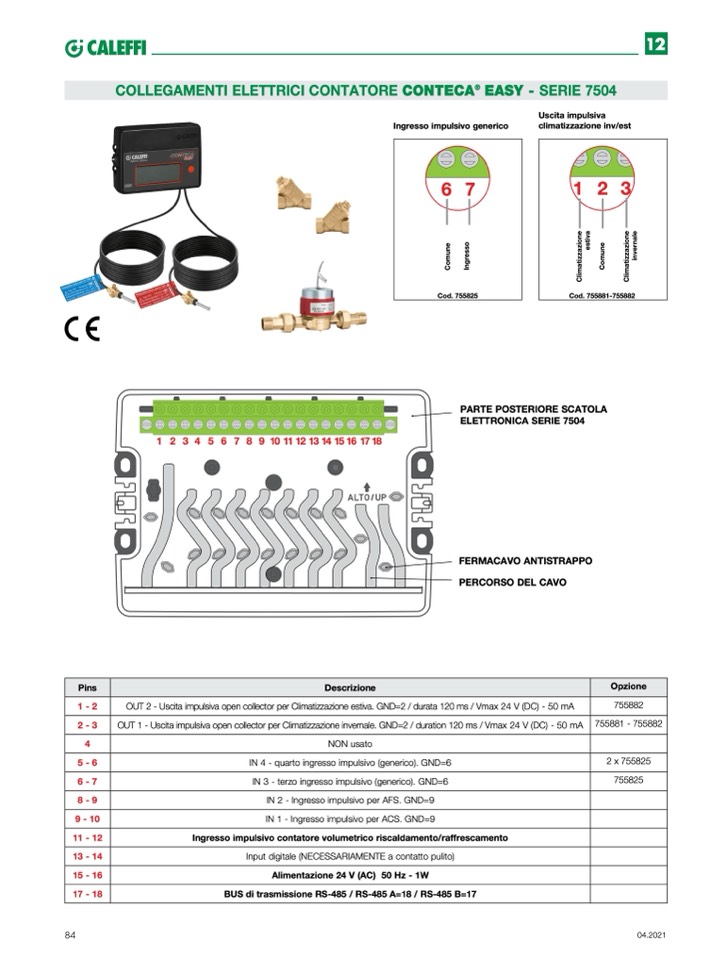

COLLEGAMENTI ELETTRICI CONTATORE CONTECA

®

EASY - SERIE 7504

Uscita impulsiva

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18

Pins

Descrizione

1 - 2

OUT 2 - Uscita impulsiva open collector per Climatizzazione estiva. GND=2 / durata 120 ms / Vmax 24 V (DC) - 50 mA

2 - 3

OUT 1 - Uscita impulsiva open collector per Climatizzazione invernale. GND=2 / duration 120 ms / Vmax 24 V (DC) - 50 mA

4

NON usato

5 - 6

IN 4 - quarto ingresso impulsivo (generico). GND=6

6 - 7

IN 3 - terzo ingresso impulsivo (generico). GND=6

8 - 9

IN 2 - Ingresso impulsivo per AFS. GND=9

9 - 10

IN 1 - Ingresso impulsivo per ACS. GND=9

11 - 12

Ingresso impulsivo contatore volumetrico riscaldamento/raffrescamento

13 - 14

Input digitale (NECESSARIAMENTE a contatto pulito)

15 - 16

17 - 18

Alimentazione 24 V (AC) 50 Hz - 1W

BUS di trasmissione RS-485 / RS-485 A=18 / RS-485 B=17

Ingresso impulsivo generico

climatizzazione inv/est

1 2 3 4 5 6 7 8 9 10 1112213314415516617

e

n

a

v

e

n

e

l

e

o

z

s

e

z

r

i

i

n

o

i

t

o

a

n

a

e

n

a

e

s

u

e

z

z

s

u

v

m

i

i

r

z

z

n

m

i

o

g

t

o

t

C

I

C

n

a

a

m

m

i

l

i

l

C

C

Cod. 755825

Cod. 755881-755882

PARTE POSTERIORE SCATOLA

ELETTRONICA SERIE 7504

1 2 3 4 5 6 7 8 91011121314151617

FERMACAVO ANTISTRAPPO

123456

PERCORSO DEL CAVO

t

u

p

n

i

l

a

t

3r

i

t

u

p

g

i

i

n

d

e

4

t

h

p

u

l

s

Opzione

755882

755881 - 755882

2 x 755825

755825

123456
