Codice
797601
797603
797605
Potenza
nominale
3 kW*
8 kW*
13 kW*
Attacchi : 1” M
Dimensioni (L x H x P)
480 x 780 x 220 mm
480 x 780 x 220 mm
480 x 780 x 220 mm
bar
11
8
10
9
7
1
2
4
3
5
6

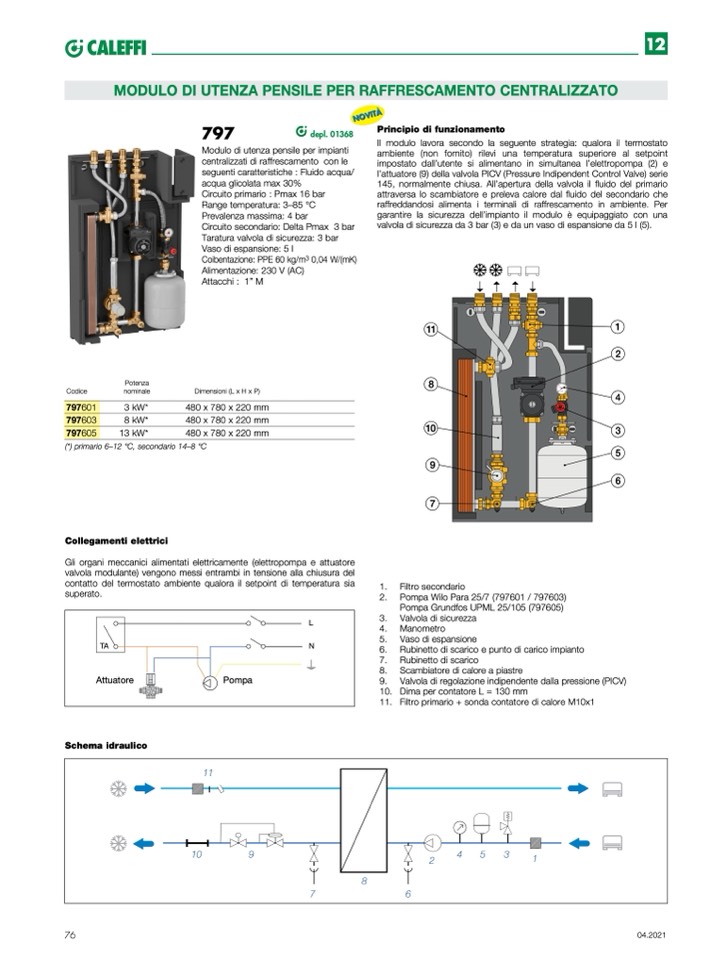

MODULO DI UTENZA PENSILE PER RAFFRESCAMENTO CENTRALIZZATO
(*) primario 6–12 °C, secondario 14–8 °C
Collegamenti elettrici
Attuatore
Schema idraulico
Pompa
Pompa Grundfos UPML 25/105 (797605)
3. Valvola di sicurezza
4. Manometro
5. Vaso di espansione
6. Rubinetto di scarico e punto di carico impianto
7. Rubinetto di scarico
8. Scambiatore di calore a piastre
9. Valvola di regolazione indipendente dalla pressione (PICV)
10. Dima per contatore L = 130 mm
11. Filtro primario + sonda contatore di calore M10x1
76
04.2021
Codice
797601
797603
797605
A
B
C
D
Massa (kg)
797
depl. 01368
Principio di funzionamento
Il modulo lavora secondo la seguente strategia: qualora il termostato
B
D
Modulo di utenza pensile per impianti
ambiente (non fornito) rilevi una temperatura superiore al setpoint
1”
480
780
220
15
centralizzati di raffrescamento con le
impostato dall’utente si alimentano in simultanea l’elettropompa (2) e
17
1”
480
780
220
seguenti caratteristiche : Fluido acqua/
a1c”qua glico4la8t0a max 307%80
220
Circuito primario : Pmax 16 bar
Range temperatura: 3–85 °C
Prevalenza massima: 4 bar
Circuito secondario: Delta Pmax 3 bar
Taratura valvola di sicurezza: 3 bar
Vaso di espansione: 5 l
Coibentazione: PPE 60 kg/m3 0,04 W/(mK)
Alimentazione: 230 V (AC)
l’attuatore (9) della valvola PICV (Pressure Indipendent Control Valve) serie
1495, normalmente chiusa. All’apertura della valvola il fluido del primario
attraversa lo scambiatore e preleva calore dal fluido del secondario che
raffreddandosi alimenta i terminali di raffrescamento in ambiente. Per
garantire la sicurezza dell’impianto il modulo è equipaggiato con una
valvola di sicurezza da 3 bar (3) e da un vaso di espansione da 5 l (5).
Gli organi meccanici alimentati elettricamente (elettropompa e attuatore
valvola modulante) vengono messi entrambi in tensione alla chiusura del
contatto del termostato ambiente qualora il setpoint di temperatura sia
superato.
L
TA
N
1. Filtro secondario
2. Pompa Wilo Para 25/7 (797601 / 797603)
11
10
9
2
4
5
3
1
8
7
6
12
