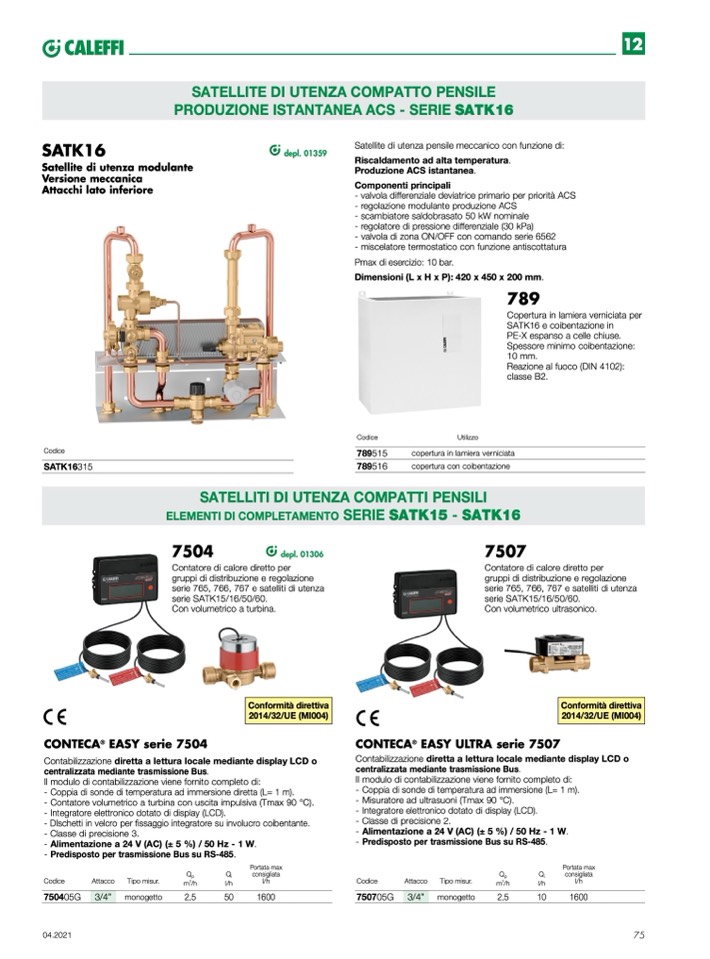

SATK16

Satellite di utenza modulante

Versione meccanica

Attacchi lato inferiore

depl. 01359

Satellite di utenza pensile meccanico con funzione di:

Riscaldamento ad alta temperatura.

Produzione ACS istantanea.

Componenti principali

- valvola differenziale deviatrice primario per priorità ACS

- regolazione modulante produzione ACS

- scambiatore saldobrasato 50 kW nominale

- regolatore di pressione differenziale (30 kPa)

- valvola di zona ON/OFF con comando serie 6562

- miscelatore termostatico con funzione antiscottatura

Pmax di esercizio: 10 bar.

Dimensioni (L x H x P): 420 x 450 x 200 mm.

Codice

SATK16315

copertura in lamiera verniciata

copertura con coibentazione

7507

Contatore di calore diretto per

gruppi di distribuzione e regolazione

serie 765, 766, 767 e satelliti di utenza

serie SATK15/16/50/60.

Con volumetrico ultrasonico.

Codice

789515

789516

Utilizzo

789

Copertura in lamiera verniciata per

SATK16 e coibentazione in

PE-X espanso a celle chiuse.

Spessore minimo coibentazione:

10 mm.

Reazione al fuoco (DIN 4102):

classe B2.

12

7504

depl. 01306

Contatore di calore diretto per

gruppi di distribuzione e regolazione

serie 765, 766, 767 e satelliti di utenza

serie SATK15/16/50/60.

Con volumetrico a turbina.

CONTECA

®

EASY serie 7504

Contabilizzazione diretta a lettura locale mediante display LCD o

centralizzata mediante trasmissione Bus.

Il modulo di contabilizzazione viene fornito completo di:

- Coppia di sonde di temperatura ad immersione diretta (L= 1 m).

- Contatore volumetrico a turbina con uscita impulsiva (Tmax 90 °C).

- Integratore elettronico dotato di display (LCD).

- DIschetti in velcro per fissaggio integratore su involucro coibentante.

- Classe di precisione 3.

- Alimentazione a 24 V (AC) (± 5 %) / 50 Hz - 1 W.

- Predisposto per trasmissione Bus su RS-485.

CONTECA

®

EASY ULTRA serie 7507

Contabilizzazione diretta a lettura locale mediante display LCD o

centralizzata mediante trasmissione Bus.

Il modulo di contabilizzazione viene fornito completo di:

- Coppia di sonde di temperatura ad immersione (L= 1 m).

- Misuratore ad ultrasuoni (Tmax 90 °C).

- Integratore elettronico dotato di display (LCD).

- Classe di precisione 2.

- Alimentazione a 24 V (AC) (± 5 %) / 50 Hz - 1 W.

- Predisposto per trasmissione Bus su RS-485.

Codice

750405G

Attacco

3/4”

Tipo misur.

monogetto

Q

p

m

3

/h

2,5

Q

i

l/h

50

Portata max

consigliata

l/h

1600

Codice

750705G

Attacco

3/4”

Tipo misur.

monogetto

Q

p

m

3

/h

2,5

Q

i

l/h

10

Portata max

consigliata

l/h

1600

04.2021

75

SATELLITE DI UTENZA COMPATTO PENSILE

PRODUZIONE ISTANTANEA ACS - SERIE SATK16

SATELLITI DI UTENZA COMPATTI PENSILI

ELEMENTI DI COMPLETAMENTO SERIE SATK15 - SATK16

Conformità direttiva

2014/32/UE (MI004)

Conformità direttiva

2014/32/UE (MI004)
