TRASMISSIONE WIRELESS CENTRALIZZATA

RIPARTITORI MONITOR 2.0 - MONITOR 2.0 E - MONITOR-PULSE

720091

720092 / 720093

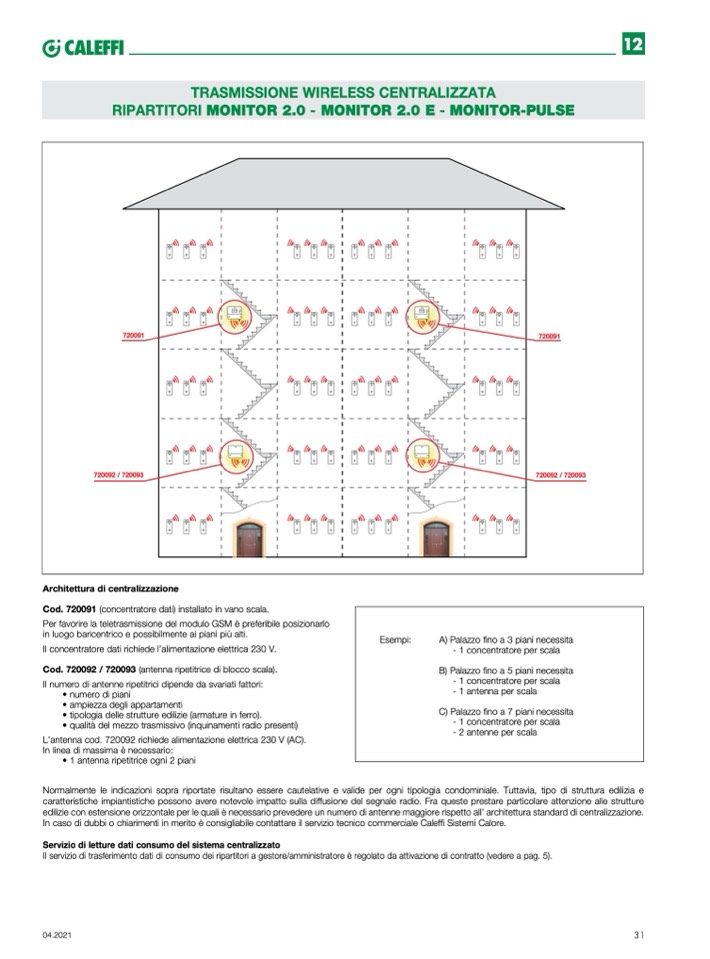

Architettura di centralizzazione

Cod. 720091 (concentratore dati) installato in vano scala.

Per favorire la teletrasmissione del modulo GSM è preferibile posizionarlo

in luogo baricentrico e possibilmente ai piani più alti.

Il concentratore dati richiede l’alimentazione elettrica 230 V.

Cod. 720092 / 720093 (antenna ripetitrice di blocco scala).

Il numero di antenne ripetitrici dipende da svariati fattori:

• numero di piani

• ampiezza degli appartamenti

• tipologia delle strutture edilizie (armature in ferro).

• qualità del mezzo trasmissivo (inquinamenti radio presenti)

L’antenna cod. 720092 richiede alimentazione elettrica 230 V (AC).

In linea di massima è necessario:

• 1 antenna ripetitrice ogni 2 piani

720091

720092 / 720093

Normalmente le indicazioni sopra riportate risultano essere cautelative e valide per ogni tipologia condominiale. Tuttavia, tipo di struttura edilizia e

caratteristiche impiantistiche possono avere notevole impatto sulla diffusione del segnale radio. Fra queste prestare particolare attenzione alle strutture

edilizie con estensione orizzontale per le quali è necessario prevedere un numero di antenne maggiore rispetto all’ architettura standard di centralizzazione.

In caso di dubbi o chiarimenti in merito è consigliabile contattare il servizio tecnico commerciale Caleffi Sistemi Calore.

Servizio di letture dati consumo del sistema centralizzato

Il servizio di trasferimento dati di consumo dei ripartitori a gestore/amministratore

è regolato da attivazione di contratto (vedere a pag. 5).

04.2021

31

Esempi:

A) Palazzo fino a 3 piani necessita

- 1 concentratore per scala

B) Palazzo fino a 5 piani necessita

- 1 concentratore per scala

- 1 antenna per scala

C) Palazzo fino a 7 piani necessita

- 1 concentratore per scala

- 2 antenne per scala
