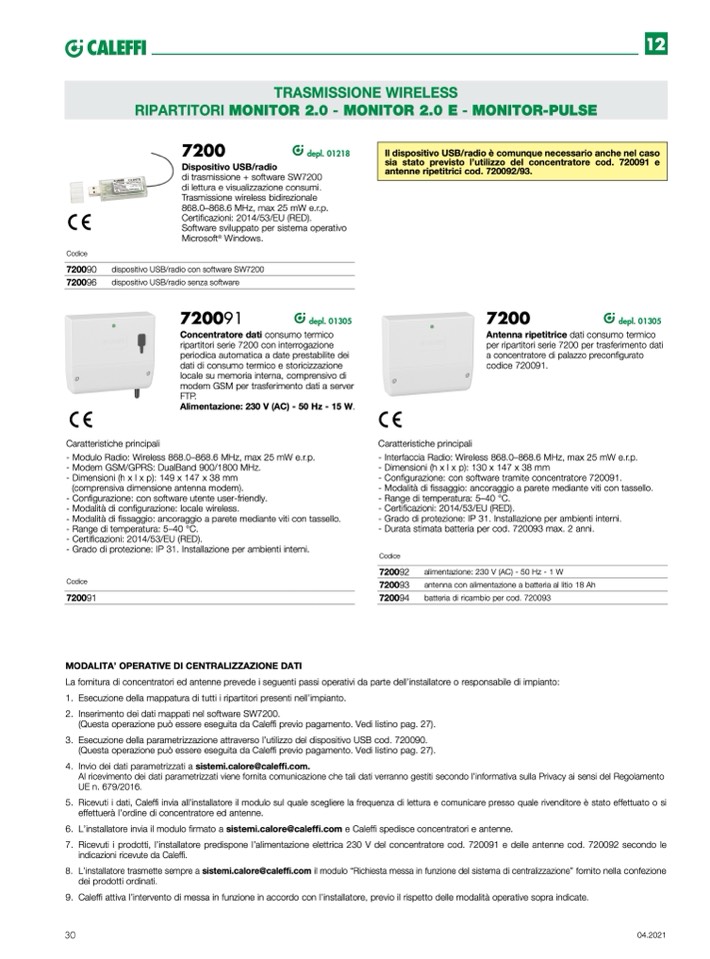

12

TRASMISSIONE WIRELESS

RIPARTITORI MONITOR 2.0 - MONITOR 2.0 E - MONITOR-PULSE

7200

depl. 01218

Dispositivo USB/radio

di trasmissione + software SW7200

di lettura e visualizzazione consumi.

Trasmissione wireless bidirezionale

868.0–868.6 MHz, max 25 mW e.r.p.

Certificazioni: 2014/53/EU (RED).

Software sviluppato per sistema operativo

Microsoft

®

Windows.

Codice

720090

720096

dispositivo USB/radio con software SW7200

dispositivo USB/radio senza software

720091

depl. 01305

Concentratore dati consumo termico

ripartitori serie 7200 con interrogazione

periodica automatica a date prestabilite dei

dati di consumo termico e storicizzazione

locale su memoria interna, comprensivo di

modem GSM per trasferimento dati a server

FTP.

Alimentazione: 230 V (AC) - 50 Hz - 15 W.

Il dispositivo USB/radio è comunque necessario anche nel caso

sia stato previsto l’utilizzo del concentratore cod. 720091 e

antenne ripetitrici cod. 720092/93.

7200

depl. 01305

Antenna ripetitrice dati consumo termico

per ripartitori serie 7200 per trasferimento dati

a concentratore di palazzo preconfigurato

codice 720091.

Caratteristiche principali

- Modulo Radio: Wireless 868.0–868.6 MHz, max 25 mW e.r.p.

- Modem GSM/GPRS: DualBand 900/1800 MHz.

- Dimensioni (h x l x p): 149 x 147 x 38 mm

(comprensiva dimensione antenna modem).

- Configurazione: con software utente user-friendly.

- Modalità di configurazione: locale wireless.

- Modalità di fissaggio: ancoraggio a parete mediante viti con tassello.

- Range di temperatura: 5–40 °C.

- Certificazioni: 2014/53/EU (RED).

- Grado di protezione: IP 31. Installazione per ambienti interni.

Caratteristiche principali

- Interfaccia Radio: Wireless 868.0–868.6 MHz, max 25 mW e.r.p.

- Dimensioni (h x l x p): 130 x 147 x 38 mm

- Configurazione: con software tramite concentratore 720091.

- Modalità di fissaggio: ancoraggio a parete mediante viti con tassello.

- Range di temperatura: 5–40 °C.

- Certificazioni: 2014/53/EU (RED).

- Grado di protezione: IP 31. Installazione per ambienti interni.

- Durata stimata batteria per cod. 720093 max. 2 anni.

Codice

720091

Codice

720092

alimentazione: 230 V (AC) - 50 Hz - 1 W

720093

antenna con alimentazione a batteria al litio 18 Ah

720094

batteria di ricambio per cod. 720093

MODALITA’ OPERATIVE DI CENTRALIZZAZIONE DATI

La fornitura di concentratori ed antenne prevede i seguenti passi operativi da parte dell’installatore o responsabile di impianto:

1. Esecuzione della mappatura di tutti i ripartitori presenti nell’impianto.

2. Inserimento dei dati mappati nel software SW7200.

(Questa operazione può essere eseguita da Caleffi previo pagamento. Vedi listino pag. 27).

3. Esecuzione della parametrizzazione attraverso l’utilizzo del dispositivo USB cod. 720090.

(Questa operazione può essere eseguita da Caleffi previo pagamento. Vedi listino pag. 27).

4. Invio dei dati parametrizzati a sistemi.calore@caleffi.com.

Al ricevimento dei dati parametrizzati viene fornita comunicazione che tali dati verranno gestiti secondo l’informativa sulla Privacy ai sensi del Regolamento

UE n. 679/2016.

5. Ricevuti i dati, Caleffi invia all’installatore il modulo sul quale scegliere la frequenza di lettura e comunicare presso quale rivenditore è stato effettuato o si

effettuerà l’ordine di concentratore ed antenne.

6. L’installatore invia il modulo firmato a sistemi.calore@caleffi.com e Caleffi spedisce concentratori e antenne.

7. Ricevuti i prodotti, l’installatore predispone l’alimentazione elettrica 230 V del concentratore cod. 720091 e delle antenne cod. 720092 secondo le

indicazioni ricevute da Caleffi.

8. L’installatore trasmette sempre a sistemi.calore@calef

fi.com il modulo “Richiesta messa in funzione del sistema di centralizzazione” fornito nella confezione

dei prodotti ordinati.

9. Caleffi attiva l’intervento di messa in funzione in accordo con l’installatore, previo il rispetto delle modalità operative sopra indicate.
