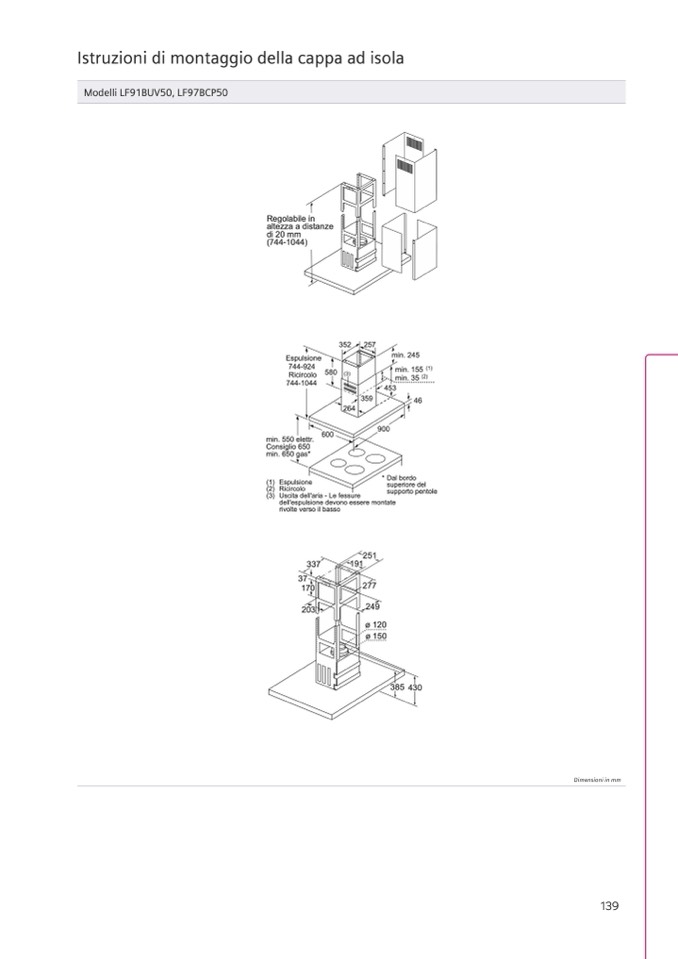

Istruzioni di montaggio della cappa ad isola

Modelli LF91BUV50, LF97BCP50

Regolabile in

altezza a distanze

di 20 mm

(744-1044)

Espulsione

744-924

580

Ricircolo

744-1044

352

(3)

257

359

264

(1) Espulsione

(2) Ricircolo

(3) Uscita dell'aria - Le fessure

min. 245

min. 155 (1)

min. 35 (2)

453

46

900

* Dal bordo

superiore del

supporto pentole

min. 550 elettr.

600

Consiglio 650

min. 650 gas*

dell'espulsione devono essere montate

rivolte verso il basso

251

337

191

37

170

203

277

249

ø 120

ø 150

385 430

Dimensioni in mm
