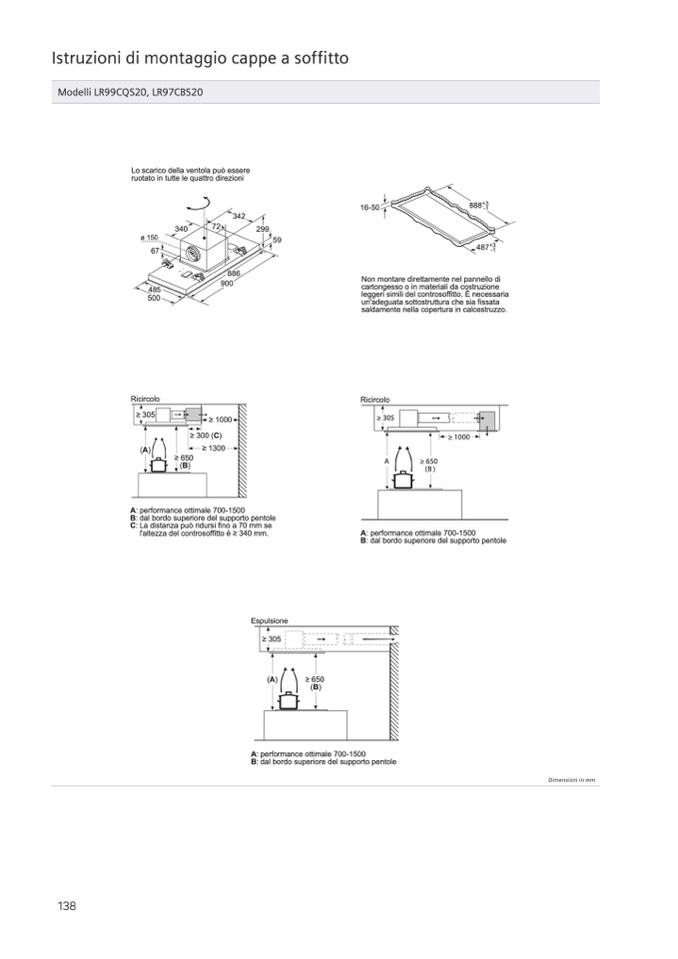

Istruzioni di montaggio cappe a soffitto
Modelli LR99CQS20, LR97CBS20
Lo scarico della ventola può essere
ruotato in tutte le quattro direzioni
342
59
886
900
≥ 1000
≥ 300 (C)
≥ 1300
≥ 650
888+3
16-50
-1
487+3
-1
Non montare direttamente nel pannello di
cartongesso o in materiali da costruzione
leggeri simili del controsoffitto. È necessaria
un'adeguata sottostruttura che sia fissata
saldamente nella copertura in calcestruzzo.
340
72
299
ø 150
67
485
500
Ricircolo
Ricircolo
≥ 305
≥ 1000
(A)
(B)
A
≥ 650
(B)
A: performance ottimale 700-1500
B: dal bordo superiore del supporto pentole
C: La distanza può ridursi fino a 70 mm se
A: performance ottimale 700-1500
B: dal bordo superiore del supporto pentole
l'altezza del controsoffitto è ≥ 340 mm.
Espulsione
(A)
≥ 650
(B)
≥ 305
138
≥ 305
A: performance ottimale 700-1500
B: dal bordo superiore del supporto pentole
Dimensioni in mm
