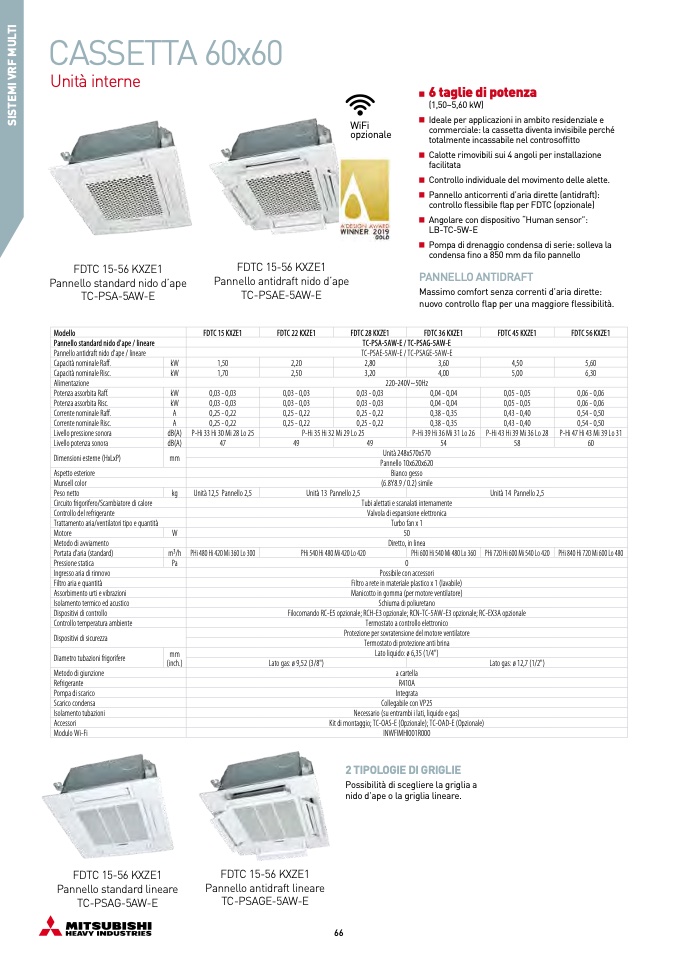

CASSETTA 60x60

Unità interne

6 taglie di potenza

(1,50~5,60 kW)

Ideale per applicazioni in ambito residenziale e

commerciale: la cassetta diventa invisibile perché

totalmente incassabile nel controsoffitto

Calotte rimovibili sui 4 angoli per installazione

facilitata

Controllo individuale del movimento delle alette.

Pannello anticorrenti d’aria dirette (antidraft):

controllo flessibile flap per FDTC (opzionale)

Angolare con dispositivo “Human sensor”:

LB-TC-5W-E

Pompa di drenaggio condensa di serie: solleva la

condensa fino a 850 mm da filo pannello

PANNELLO ANTIDRAFT

Massimo comfort senza correnti d’aria dirette:

nuovo controllo flap per una maggiore flessibilità.

WiFi

opzionale

FDTC 15-56 KXZE1

Pannello standard nido d’ape

TC-PSA-5AW-E

FDTC 15-56 KXZE1

Pannello antidraft nido d’ape

TC-PSAE-5AW-E

Modello

FDTC 15 KXZE1

FDTC 22 KXZE1

FDTC 28 KXZE1

FDTC 36 KXZE1

FDTC 45 KXZE1

FDTC 56 KXZE1

Pannello standard nido d'ape / lineare

TC-PSA-5AW-E / TC-PSAG-5AW-E

Pannello antidraft nido d'ape / lineare

TC-PSAE-5AW-E / TC-PSAGE-5AW-E

Capacità nominale Raff.

kW

1,50

2,20

2,80

3,60

4,50

5,60

Capacità nominale Risc.

kW

1,70

2,50

3,20

4,00

5,00

6,30

Alimentazione

220-240V~50Hz

Potenza assorbita Raff.

kW

0,03 - 0,03

0,03 - 0,03

0,03 - 0,03

0,04 - 0,04

0,05 - 0,05

0,06 - 0,06

Potenza assorbita Risc.

kW

0,03 - 0,03

0,03 - 0,03

0,03 - 0,03

0,04 - 0,04

0,05 - 0,05

0,06 - 0,06

Corrente nominale Raff.

A

0,25 - 0,22

0,25 - 0,22

0,25 - 0,22

0,38 - 0,35

0,43 - 0,40

0,54 - 0,50

Corrente nominale Risc.

A

0,25 - 0,22

0,25 - 0,22

0,25 - 0,22

0,38 - 0,35

0,43 - 0,40

0,54 - 0,50

Livello pressione sonora

dB(A)

P-Hi 33 Hi 30 Mi 28 Lo 25

P-Hi 35 Hi 32 Mi 29 Lo 25

P-Hi 39 Hi 36 Mi 31 Lo 26

P-Hi 43 Hi 39 Mi 36 Lo 28

P-Hi 47 Hi 43 Mi 39 Lo 31

Livello potenza sonora

dB(A)

47

49

49

54

58

60

Dimensioni esterne (HxLxP)

mm

Unità 248x570x570

Pannello 10x620x620

Aspetto esteriore

Bianco gesso

Munsell color

(6.8Y8.9 / 0.2) simile

Peso netto

kg

Unità 12,5 Pannello 2,5

Unità 13 Pannello 2,5

Unità 14 Pannello 2,5

Circuito frigorifero/Scambiatore di calore

Tubi alettati e scanalati internamente

Controllo del refrigerante

Valvola di espansione elettronica

Trattamento aria/ventilatori tipo e quantità

Turbo fan x 1

Motore

W

50

Metodo di avviamento

Diretto, in linea

Portata d'aria (standard)

m3/h

PHi 480 Hi 420 Mi 360 Lo 300

PHi 540 Hi 480 Mi 420 Lo 420

PHi 600 Hi 540 Mi 480 Lo 360

PHi 720 Hi 600 Mi 540 Lo 420

PHi 840 Hi 720 Mi 600 Lo 480

Pressione statica

Pa

0

Ingresso aria di rinnovo

Possibile con accessori

Filtro aria e quantità

Filtro a rete in materiale plastico x 1 (lavabile)

Assorbimento urti e vibrazioni

Manicotto in gomma (per motore ventilatore)

Isolamento termico ed acustico

Schiuma di poliuretano

Dispositivi di controllo

Filocomando RC-E5 opzionale; RCH-E3 opzionale; RCN-TC-5AW-E3 opzionale; RC-EX3A opzionale

Controllo temperatura ambiente

Termostato a controllo elettronico

Dispositivi di sicurezza

Protezione per sovratensione del motore ventilatore

Termostato di protezione anti brina

Diametro tubazioni frigorifere

mm

(inch.)

Lato liquido: ø 6,35 (1/4")

Lato gas: ø 9,52 (3/8")

Lato gas: ø 12,7 (1/2")

Metodo di giunzione

a cartella

Refrigerante

R410A

Pompa di scarico

Integrata

Scarico condensa

Collegabile con VP25

Isolamento tubazioni

Necessario (su entrambi i lati, liquido e gas)

Accessori

Kit di montaggio; TC-OAS-E (Opzionale); TC-OAD-E (Opzionale)

Modulo Wi-Fi

INWFIMHI001R000

FDTC 15-56 KXZE1

Pannello standard lineare

TC-PSAG-5AW-E

FDTC 15-56 KXZE1

Pannello antidraft lineare

TC-PSAGE-5AW-E

2 TIPOLOGIE DI GRIGLIE

Possibilità di scegliere la griglia a

nido d’ape o la griglia lineare.
