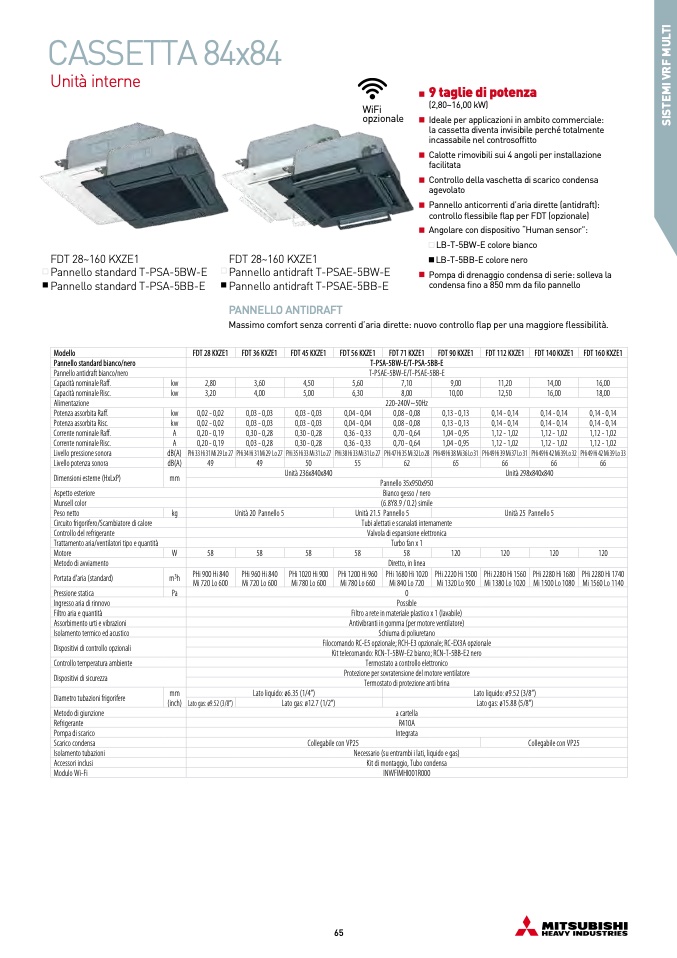

CASSETTA 84x84
Unità interne
9 taglie di potenza
(2,80~16,00 kW)
Ideale per applicazioni in ambito commerciale:
la cassetta diventa invisibile perché totalmente
incassabile nel controsoffitto
Calotte rimovibili sui 4 angoli per installazione
facilitata
Controllo della vaschetta di scarico condensa
agevolato
Pannello anticorrenti d’aria dirette (antidraft):
controllo flessibile flap per FDT (opzionale)
Angolare con dispositivo “Human sensor”:
LB-T-5BW-E colore bianco
LB-T-5BB-E colore nero
Pompa di drenaggio condensa di serie: solleva la
condensa fino a 850 mm da filo pannello
FDT 28~160 KXZE1
Pannello standard T-PSA-5BW-E
Pannello standard T-PSA-5BB-E
WiFi
opzionale
FDT 28~160 KXZE1
Pannello antidraft T-PSAE-5BW-E
Pannello antidraft T-PSAE-5BB-E
PANNELLO ANTIDRAFT
Massimo comfort senza correnti d’aria dirette: nuovo controllo flap per una maggiore flessibilità.
Modello
FDT 28 KXZE1
FDT 36 KXZE1
FDT 45 KXZE1
FDT 56 KXZE1
FDT 71 KXZE1
FDT 90 KXZE1
FDT 112 KXZE1
FDT 140 KXZE1
FDT 160 KXZE1
Pannello standard bianco/nero
T-PSA-5BW-E/T-PSA-5BB-E
Pannello antidraft bianco/nero
T-PSAE-5BW-E/T-PSAE-5BB-E
Capacità nominale Raff.
kw
2,80
3,60
4,50
5,60
7,10
9,00
11,20
14,00
16,00
Capacità nominale Risc.
kw
3,20
4,00
5,00
6,30
8,00
10,00
12,50
16,00
18,00
Alimentazione
220-240V~50Hz
Potenza assorbita Raff.
kw
0,02 - 0,02
0,03 - 0,03
0,03 - 0,03
0,04 - 0,04
0,08 - 0,08
0,13 - 0,13
0,14 - 0,14
0,14 - 0,14
0,14 - 0,14
Potenza assorbita Risc.
kw
0,02 - 0,02
0,03 - 0,03
0,03 - 0,03
0,04 - 0,04
0,08 - 0,08
0,13 - 0,13
0,14 - 0,14
0,14 - 0,14
0,14 - 0,14
Corrente nominale Raff.
A
0,20 - 0,19
0,30 - 0,28
0,30 - 0,28
0,36 - 0,33
0,70 - 0,64
1,04 - 0,95
1,12 - 1,02
1,12 - 1,02
1,12 - 1,02
Corrente nominale Risc.
A
0,20 - 0,19
0,03 - 0,28
0,30 - 0,28
0,36 - 0,33
0,70 - 0,64
1,04 - 0,95
1,12 - 1,02
1,12 - 1,02
1,12 - 1,02
Livello pressione sonora
dB(A)
PHi 33 Hi 31 Mi 29 Lo 27
PHi34Hi31Mi29 Lo27
PHi 35 Hi 33 Mi 31 Lo 27
PHi 38 Hi 33 Mi 31 Lo 27
PHi 47 Hi 35 Mi 32 Lo 28
PHi 49 Hi 38 Mi 36 Lo 31
PHi 49 Hi 39 Mi 37 Lo 31
PHi 49 Hi 42 Mi 39 Lo 32
PHi 49 Hi 42 Mi 39 Lo 33
Livello potenza sonora
dB(A)
49
49
50
55
62
65
66
66
66
Dimensioni esterne (HxLxP)
mm
Unità 236x840x840
Unità 298x840x840
Pannello 35x950x950
Aspetto esteriore
Bianco gesso / nero
Munsell color
(6.8Y8.9 / 0.2) simile
Peso netto
kg
Unità 20 Pannello 5
Unità 21.5 Pannello 5
Unità 25 Pannello 5
Circuito frigorifero/Scambiatore di calore
Tubi alettati e scanalati internamente
Controllo del refrigerante
Valvola di espansione elettronica
Trattamento aria/ventilatori tipo e quantità
Turbo fan x 1
Motore
W
58
58
58
58
58
120
120
120
120
Metodo di avviamento
Diretto, in linea
Portata d’aria (standard)
m3h
PHi 900 Hi 840
Mi 720 Lo 600
PHi 960 Hi 840
Mi 720 Lo 600
PHi 1020 Hi 900
Mi 780 Lo 600
PHi 1200 Hi 960
Mi 780 Lo 660
PHi 1680 Hi 1020
Mi 840 Lo 720
PHi 2220 Hi 1500
Mi 1320 Lo 900
PHi 2280 Hi 1560
Mi 1380 Lo 1020
PHi 2280 Hi 1680
Mi 1500 Lo 1080
PHi 2280 Hi 1740
Mi 1560 Lo 1140
Pressione statica
Pa
0
Ingresso aria di rinnovo
Possible
Filtro aria e quantità
Filtro a rete in materiale plastico x 1 (lavabile)
Assorbimento urti e vibrazioni
Antivibranti in gomma (per motore ventilatore)
Isolamento termico ed acustico
Schiuma di poliuretano
Dispositivi di controllo opzionali
Filocomando RC-E5 opzionale; RCH-E3 opzionale; RC-EX3A opzionale
Kit telecomando: RCN-T-5BW-E2 bianco; RCN-T-5BB-E2 nero
Controllo temperatura ambiente
Termostato a controllo elettronico
Dispositivi di sicurezza
Protezione per sovratensione del motore ventilatore
Termostato di protezione anti brina
Diametro tubazioni frigorifere
mm
(inch)
Lato liquido: ø6.35 (1/4”)
Lato liquido: ø9.52 (3/8”)
Lato gas: ø9.52 (3/8”)
Lato gas: ø12.7 (1/2”)
Lato gas: ø15.88 (5/8”)
Metodo di giunzione
a cartella
Refrigerante
R410A
Pompa di scarico
Integrata
Scarico condensa
Collegabile con VP25
Collegabile con VP25
Isolamento tubazioni
Necessario (su entrambi i lati, liquido e gas)
Accessori inclusi
Kit di montaggio, Tubo condensa
Modulo Wi-Fi
INWFIMHI001R000
