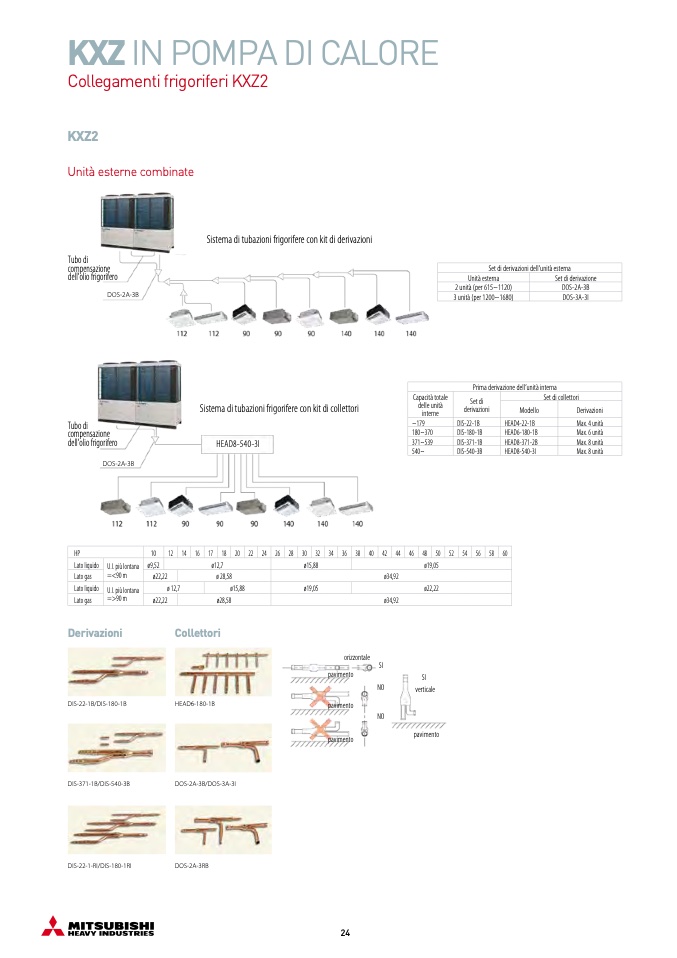

KXZ IN POMPA DI CALORE

Collegamenti frigoriferi KXZ2

KXZ2

Unità esterne combinate

Tubo di

compensazione

dell’olio frigorifero

DOS-2A-3B

Tubo di

compensazione

dell’olio frigorifero

DOS-2A-3B

Sistema di tubazioni frigorifere con kit di derivazioni

Set di derivazioni dell’unità esterna

Unità esterna

Set di derivazione

2 unità (per 615~1120)

DOS-2A-3B

3 unità (per 1200~1680)

DOS-3A-3I

Prima derivazione dell’unità interna

Capacità totale

delle unità

interne

Set di

derivazioni

Set di collettori

Modello

Derivazioni

~179

DIS-22-1B

HEAD4-22-1B

Max. 4 unità

180~370

DIS-180-1B

HEAD6-180-1B

Max. 6 unità

371~539

DIS-371-1B

HEAD8-371-2B

Max. 8 unità

540~

DIS-540-3B

HEAD8-540-3I

Max. 8 unità

Sistema di tubazioni frigorifere con kit di collettori

HEAD8-540-3I

HP

10

12

14

16

17

18

20

22

24

26

28

30

32

34

36

38

40

42

44

46

48

50

52

54

56

58

60

Lato liquido

U.I. più lontana

=<90 m

ø9,52

ø12,7

ø15,88

ø19,05

Lato gas

ø22,22

ø 28,58

ø34,92

Lato liquido

U.I. più lontana

=>90 m

ø 12,7

ø15,88

ø19,05

ø22,22

Lato gas

ø22,22

ø28,58

ø34,92

Derivazioni

DIS-22-1B/DIS-180-1B

DIS-371-1B/DIS-540-3B

DIS-22-1-RI/DIS-180-1RI

Collettori

HEAD6-180-1B

DOS-2A-3B/DOS-3A-3I

DOS-2A-3RB

orizzontale

SI

NO

NO

pavimento

SI

verticale

pavimento

pavimento

pavimento

24
