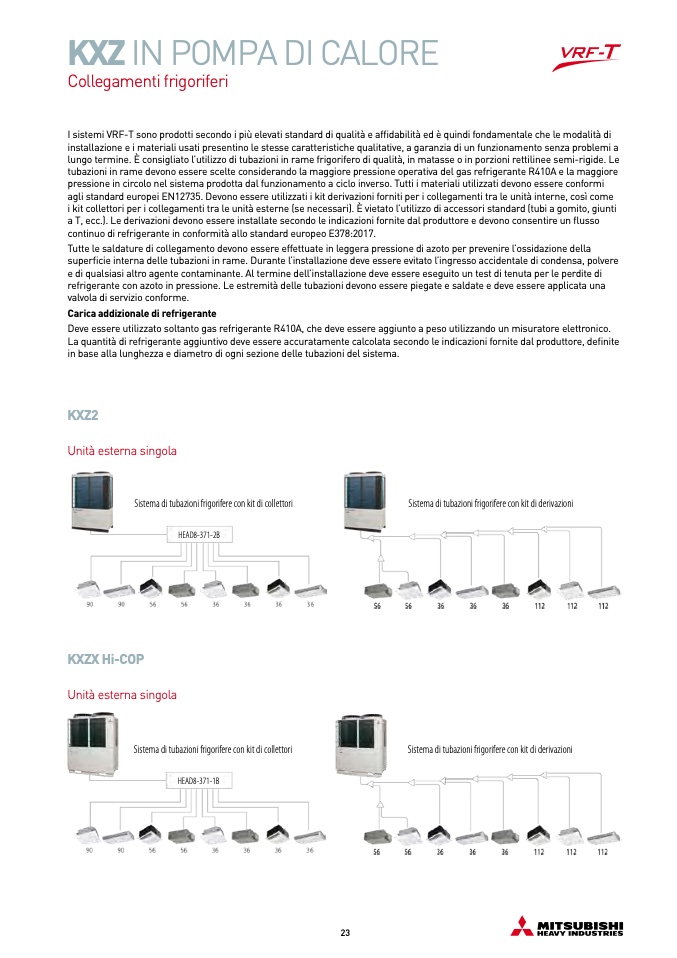

KXZ IN POMPA DI CALORE
Collegamenti frigoriferi
I sistemi VRF-T sono prodotti secondo i pi
ù elevati standard di qualità e affidabilità ed è quindi fondamentale che le modalità di
installazione e i materiali usati presentino le stesse caratteristiche qualitative, a garanzia di un funzionamento senza problemi a
lungo termine. È consigliato l’utilizzo di tubazioni in rame frigorifero di qualità, in matasse o in porzioni rettilinee semi-rigide. Le
tubazioni in rame devono essere scelte considerando la maggiore pressione operativa del gas refrigerante R410A e la maggiore
pressione in circolo nel sistema prodotta dal funzionamento a ciclo inverso. Tutti i materiali utilizzati devono essere conformi
agli standard europei EN12735. Devono essere utilizzati i kit derivazioni forniti per i collegamenti tra le unit
à interne, così come
i kit collettori per i collegamenti tra le unità esterne (se necessari). È vietato l’utilizzo di accessori standard (tubi a gomito, giunti
a T, ecc.). Le derivazioni devono essere installate secondo le indicazioni fornite dal produttore e devono consentire un
flusso
continuo di refrigerante in conformità allo standard europeo E378:2017.
Tutte le saldature di collegamento devono essere effettuate in leggera pressione di azoto per prevenire l’ossidazione della
superficie interna delle tubazioni in rame. Durante l’installazione deve essere evitato l’ingresso accidentale di condensa, polvere
e di qualsiasi altro agente contaminante. Al termine dell’installazione deve essere eseguito un test di tenuta per le perdite di
refrigerante con azoto in pressione. Le estremit
à delle tubazioni devono essere piegate e saldate e deve essere applicata una
valvola di servizio conforme.
Carica addizionale di refrigerante
Deve essere utilizzato soltanto gas refrigerante R410A, che deve essere aggiunto a peso utilizzando un misuratore elettronico.
La quantità di refrigerante aggiuntivo deve essere accuratamente calcolata secondo le indicazioni fornite dal produttore, definite
in base alla lunghezza e diametro di ogni sezione delle tubazioni del sistema.
KXZ2
Unità esterna singola
Sistema di tubazioni frigorifere con kit di collettori
HEAD8-371-2B
KXZX Hi-COP
Unità esterna singola
Sistema di tubazioni frigorifere con kit di collettori
HEAD8-371-1B
Sistema di tubazioni frigorifere con kit di derivazioni
Sistema di tubazioni frigorifere con kit di derivazioni
23
