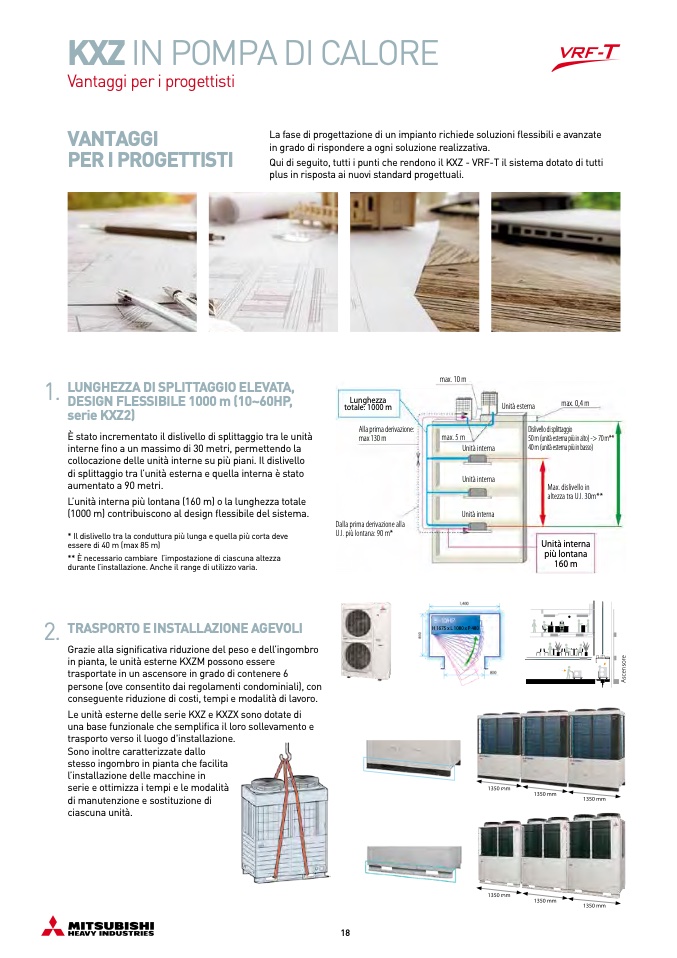

KXZ IN POMPA DI CALORE
Vantaggi per i progettisti
VANTAGGI
PER I PROGETTISTI
La fase di progettazione di un impianto richiede soluzioni flessibili e avanzate
in grado di rispondere a ogni soluzione realizzativa.
Qui di seguito, tutti i punti che rendono il KXZ - VRF-T il sistema dotato di tutti
plus in risposta ai nuovi standard progettuali.
1.
LUNGHEZZA DI SPLITTAGGIO ELEVATA,
DESIGN FLESSIBILE 1000 m (10~60HP,
serie KXZ2)
È stato incrementato il dislivello di splittaggio tra le unità
interne fino a un massimo di 30 metri, permettendo la
collocazione delle unità interne su più piani. Il dislivello
di splittaggio tra l’unità esterna e quella interna è stato
aumentato a 90 metri.
L’unità interna più lontana (160 m) o la lunghezza totale
(1000 m) contribuiscono al design
flessibile del sistema.
* Il dislivello tra la conduttura più lunga e quella più corta deve
essere di 40 m (max 85 m)
** È necessario cambiare l’impostazione di ciascuna altezza
durante l’installazione. Anche il range di utilizzo varia.
2.
TRASPORTO E INSTALLAZIONE AGEVOLI
Grazie alla significativa riduzione del peso e dell’ingombro
in pianta, le unità esterne KXZM possono essere
trasportate in un ascensore in grado di contenere 6
persone (ove consentito dai regolamenti condominiali), con
conseguente riduzione di costi, tempi e modalità di lavoro.
Le unità esterne delle serie KXZ e KXZX sono dotate di
una base funzionale che semplifica il loro sollevamento e
trasporto verso il luogo d'installazione.
Sono inoltre caratterizzate dallo
stesso ingombro in pianta che facilita
l’installazione delle macchine in
serie e ottimizza i tempi e le modalità
di manutenzione e sostituzione di
ciascuna unità.
Lunghezza
totale: 1000 m
Alla prima derivazione:
max 130 m
Dalla prima derivazione alla
U.I. più lontana: 90 m*
max. 10 m
max. 5 m
Unità interna
Unità interna
Unità interna
H1675xL1080xP480
max. 0,4 m
Dislivello di splittaggio
50 m (unità esterna più in alto) -> 70 m**
40m(unitàesternapiùinbasso)
Max. dislivello in
altezza tra U.I. 30m**
Unità interna
più lontana
160 m
Unità esterna
